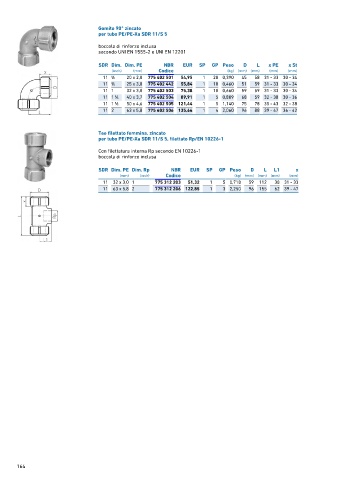

Page 162 - GEORGFISCHER - LISTINO 884 - FIDRA

Gomito 90° zincato
per tubo PE/PE-Xa SDR 11/S 5

boccola di rinforzo inclusa
secondo UNI EN 1555-2 e UNI EN 12201

SDR Dim. Dim. PE NBR EUR SP GP Peso D L x PE x St
(inch) (mm) Codice (kg) (mm) (mm) (mm) (mm)
11 1 ∕2 20 x 2,0 775 402 501 54,95 1 20 0,390 45 58 31 - 33 30 - 34
11 3 ∕4 25 x 3,0 775 402 442 55,84 1 10 0,460 51 59 31 - 33 30 - 34
11 1 32 x 3,0 775 402 503 75,38 1 10 0,660 59 59 31 - 33 30 - 34
1 40 x 3,7 775 402 504 89,91 1 5 0,889 68 59 32 - 38 30 - 36
11 1 ∕4
1 50 x 4,6 775 402 505 121,44 1 5 1,140 75 78 35 - 43 32 - 38
11 1 ∕2
11 2 63 x 5,8 775 402 506 135,64 1 4 2,060 96 88 39 - 47 36 - 42

Tee filettato femmina, zincato
per tubo PE/PE-Xa SDR 11/S 5, filettato Rp/EN 10226-1
Con filettatura interna Rp secondo EN 10226-1
boccola di rinforzo inclusa

SDR Dim. PE Dim. Rp NBR EUR SP GP Peso D L L1 x
(mm) (inch) Codice (kg) (mm) (mm) (mm) (mm)
11 32 x 3,0 1 775 312 203 51,32 1 5 0,718 59 112 38 31 ‐ 33
11 63 x 5,8 2 775 312 206 122,85 1 3 2,250 96 155 62 39 ‐ 47

164
