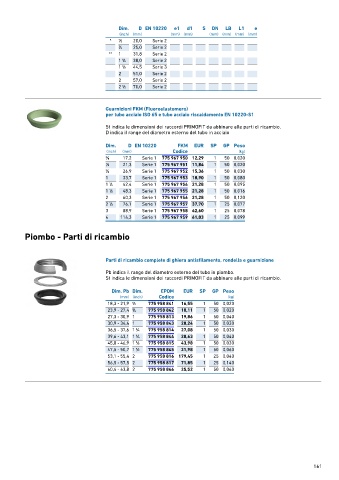

Page 159 - GEORGFISCHER - LISTINO 884 - FIDRA

Dim. D EN 10220 e1 d1 S DN LB L1 e
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 1 ∕2 20,0 Serie 2
3 25,0 Serie 2
∕4
** 1 31,8 Serie 2
1 38,0 Serie 2
1 ∕4
1
1 ∕2 44,5 Serie 3
2 51,0 Serie 2
2 57,0 Serie 2
1 70,0 Serie 2
2 ∕2

Guarnizioni FKM (Fluoroelastomero)
per tubo acciaio ISO 65 e tubo acciaio riscaldamento EN 10220-S1

St indica le dimensioni dei raccordi PRIMOFIT da abbinare alle parti di ricambio.
D indica il range del diametro esterno del tubo in acciaio

Dim. D EN 10220 FKM EUR SP GP Peso
(inch) (mm) Codice (kg)
3 17,2 Serie 1 775 967 950 12,29 1 50 0,020
∕8
1 ∕2 21,3 Serie 1 775 967 951 11,84 1 50 0,020
3 26,9 Serie 1 775 967 952 15,36 1 50 0,030
∕4
1 33,7 Serie 1 775 967 953 18,90 1 50 0,080
1 42,4 Serie 1 775 967 954 21,28 1 50 0,095
1 ∕4
1
1 ∕2 48,3 Serie 1 775 967 955 21,28 1 50 0,016
2 60,3 Serie 1 775 967 956 21,28 1 50 0,120
1
2 ∕2 76,1 Serie 1 775 967 957 37,70 1 25 0,077
3 88,9 Serie 1 775 967 958 42,60 1 25 0,078
4 114,3 Serie 1 775 967 959 61,03 1 25 0,099

Piombo - Parti di ricambio

Parti di ricambio complete di ghiera antisfilamento, rondella e guarnizione

Pb indica il range del diametro esterno del tubo in piombo.
St indica le dimensioni dei raccordi PRIMOFIT da abbinare alle parti di ricambio.

Dim. Pb Dim. EPDM EUR SP GP Peso
(mm) (inch) Codice (kg)
18,3 - 21,9 1 ∕2 775 958 841 16,55 1 50 0,020
23,9 - 27,4 3 ∕4 775 958 842 18,11 1 50 0,020
27,3 - 30,9 1 775 958 813 19,86 1 50 0,040
30,9 - 34,4 1 775 958 843 20,24 1 50 0,030
1 775 958 814 27,08 1 50 0,030
36,5 - 37,6 1 ∕4
1
39,6 - 43,1 1 ∕4 775 958 844 20,63 1 50 0,040
1 775 958 815 43,98
45,8 - 46,9 1 ∕2 1 50 0,030
1 775 958 845 21,98 1 50 0,060
47,5 - 50,7 1 ∕2
53,1 - 55,4 2 775 958 816 179,45 1 25 0,040
56,5 - 57,5 2 775 958 817 71,85 1 25 0,140
60,4 - 63,8 2 775 958 846 25,52 1 50 0,060
