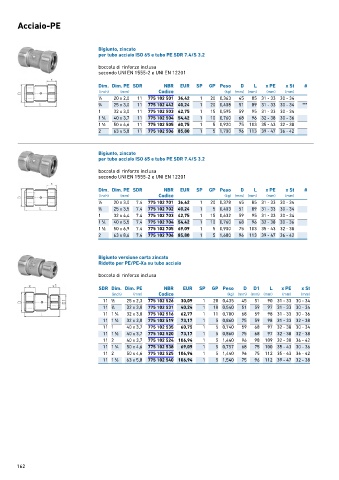

Page 160 - GEORGFISCHER - LISTINO 884 - FIDRA

Acciaio-PE

Bigiunto, zincato
per tubo acciaio ISO 65 e tubo PE SDR 7.4/S 3.2

boccola di rinforzo inclusa
secondo UNI EN 1555-2 e UNI EN 12201

Dim. Dim. PE SDR NBR EUR SP GP Peso D L x PE x St #
(inch) (mm) Codice (kg) (mm) (mm) (mm) (mm)
1 20 x 2,0 11 775 102 501 36,42 1 20 0,363 45 85 31 - 33 30 - 34
∕2
3 ∕4 25 x 3,0 11 775 102 442 40,24 1 20 0,408 51 89 31 - 33 30 - 34 ***
1 32 x 3,0 11 775 102 503 42,75 1 15 0,595 59 95 31 - 33 30 - 34
1
1 ∕4 40 x 3,7 11 775 102 504 54,42 1 10 0,760 68 96 32 - 38 30 - 36
1 50 x 4,6 11 775 102 505 60,75 1 5 0,920 75 103 35 - 43 32 - 38
1 ∕2
2 63 x 5,8 11 775 102 506 85,80 1 5 1,700 96 113 39 - 47 36 - 42

Bigiunto, zincato
per tubo acciaio ISO 65 e tubo PE SDR 7.4/S 3.2

boccola di rinforzo inclusa
secondo UNI EN 1555-2 e UNI EN 12201

Dim. Dim. PE SDR NBR EUR SP GP Peso D L x PE x St #
(inch) (mm) Codice (kg) (mm) (mm) (mm) (mm)
1 ∕2 20 x 3,0 7.4 775 102 701 36,42 1 20 0,378 45 85 31 - 33 30 - 34
3 25 x 3,5 7.4 775 102 702 40,24 1 5 0,403 51 89 31 - 33 30 - 34
∕4
1 32 x 4,4 7.4 775 102 703 42,75 1 15 0,632 59 95 31 - 33 30 - 34
1 40 x 5,5 7.4 775 102 704 54,42 1 10 0,760 68 96 32 - 38 30 - 36
1 ∕4
1 50 x 6,9 7.4 775 102 705 69,09 1 5 0,900 75 103 35 - 43 32 - 38
1 ∕2
2 63 x 8,6 7.4 775 102 706 85,80 1 5 1,680 96 113 39 - 47 36 - 42

Bigiunto versione corta zincato
Ridotto per PE/PE-Xa su tubo acciaio

boccola di rinforzo inclusa

SDR Dim. Dim. PE NBR EUR SP GP Peso D D1 L x PE x St
(inch) (mm) Codice (kg) (mm) (mm) (mm) (mm) (mm)
11 1 ∕2 25 x 2,3 775 102 526 30,09 1 20 0,435 45 51 90 31 - 33 30 - 34
11 3 ∕4 32 x 3,0 775 102 531 40,24 1 10 0,540 51 59 97 31 - 33 30 - 34
1 32 x 3,0 775 102 516 62,77 1 11 0,700 68 59 98 31 - 33 30 - 36
11 1 ∕4
1 32 x 3,0 775 102 519 73,17 1 5 0,860 75 59 98 31 - 33 32 - 38
11 1 ∕2
11 1 40 x 3,7 775 102 535 60,75 1 5 0,740 59 68 97 32 - 38 30 - 34
1 40 x 3,7 775 102 520 73,17 1 5 0,860 75 68 97 32 - 38 32 - 38
11 1 ∕2
11 2 40 x 3,7 775 102 524 106,94 1 5 1,440 96 98 109 32 - 38 36 - 42
1 50 x 4,6 775 102 538 69,09 1 5 0,757 68 75 100 35 - 43 30 - 36
11 1 ∕4
11 2 50 x 4,6 775 102 525 106,94 1 5 1,440 96 75 112 35 - 43 36 - 42
1 63 x 5,8 775 102 540 106,94 1 5 1,540 75 96 112 39 - 47 32 - 38
11 1 ∕2

162
