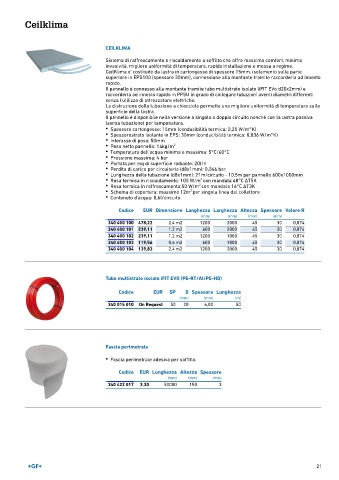

Ceilklima

CEILKLIMA
Sistema di raffrescamento e riscaldamento a soffitto che offre massimo comfort, minima
invasività, migliore uniformità di temperatura, rapida installazione e messa a regime.
CeilKlima e' costituito da lastra in cartongesso di spessore 15mm, isolamento sulla parte
superiore in EPS100 (spessore 30mm), connessione alla montante tramite raccorderia ad innesto
rapido.
Il pannello è connesso alla montante tramite tubo multistrato isolato (iFIT EVo d20x2mm) e
raccorderia ad innesto rapido in PPSU in grado di collegare tubazioni aventi diametri differenti
senza l'utilizzo di attrezzature elettriche.
La distruzione della tubazione a chiocciola permette una migliore uniformità di temperatura sulla
superficie della lastra.
Il pannello è disponibile nella versione a singolo o doppio circuito nonchè con la lastra passiva
(senza tubazione) per tamponatura.
• Spessore cartongesso: 15mm (conducibilità termica: 0,25 W/m°K)
• Spessorestrato isolante in EPS: 30mm (conducibilità termica: 0,036 W/m°K)
• Interasse di posa: 50mm
• Peso netto pannello: 14kg/m 2
• Temperatura dell'acqua minima e massima: 5°C/60°C
• Pressione massima: 4 bar
• Portata per mq di superficie radiante: 20l/h
• Perdita di carico per circuiteria (d8x1mm): 0,046 bar
• Lunghezza della tubazione (d8x1mm): 21m/circuito - 10,5m per pannello 600x1000mm
2
• Resa termica in riscaldamento: 105 W/m con mandata 48°C ΔT5K
2
• Resa termica in raffrescamento:50 W/m con mandata 16°C ΔT3K
2
• Schema di copertura: massimo 12m per singola linea dal collettore
• Contenuto d'acqua: 0,6l/circuito

Codice EUR Dimensione Lunghezza Larghezza Altezza Spessore Valore R
(mm) (mm) (mm) (mm)
340 400 100 478,22 2,4 m2 1200 2000 45 30 0,874
340 400 101 239,11 1,2 m2 600 2000 45 30 0,874
340 400 102 239,11 1,2 m2 1200 1000 45 30 0,874
340 400 103 119,56 0,6 m2 600 1000 45 30 0,874
340 400 104 139,83 2,4 m2 1200 2000 45 30 0,874

Tubo multistrato isolato iFIT EVO (PE-RT/Al/PE-HD)

Codice EUR SP D Spessore Lunghezza
(mm) (mm) (m)
340 015 010 On Request 50 20 6,00 50

Fascia perimetrale

• Fascia perimetrale adesiva per soffitto.

Codice EUR Lunghezza Altezza Spessore
(mm) (mm) (mm)
340 422 017 3,30 50000 150 3

21
