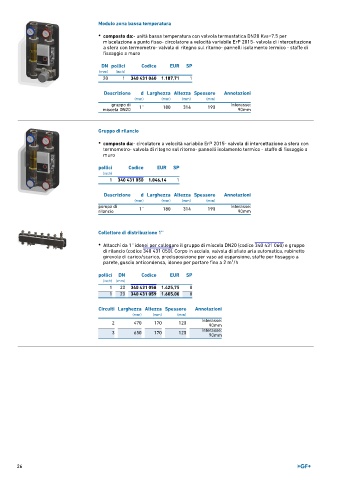

Page 26 - GEORGFISCHER - LISTINO 883 - FIDRA

Modulo zona bassa temperatura

• composto da:- unità bassa temperatura con valvola termostatica DN20 Kvs=7.5 per
miscelazione a punto fisso- circolatore a velocità variabile ErP 2015- valvola di intercettazione
a sfera con termometro- valvola di ritegno sul ritorno- pannelli isolamento termico - staffe di
fissaggio a muro

DN pollici Codice EUR SP
(mm) (inch)
20 1 340 431 060 1.187,71 1

Descrizione d Larghezza Altezza Spessore Annotazioni
(mm) (mm) (mm) (mm)
gruppo di Interasse:
miscela DN20 1'' 180 314 190 90mm

Gruppo di rilancio

• composto da:- circolatore a velocità variabile ErP 2015- valvola di intercettazione a sfera con
termometro- valvola di ritegno sul ritorno- pannelli isolamento termico - staffe di fissaggio a
muro
pollici Codice EUR SP
(inch)
1 340 431 050 1.046,14 1

Descrizione d Larghezza Altezza Spessore Annotazioni
(mm) (mm) (mm) (mm)
pompa di 1'' 180 314 190 Interasse:
rilancio 90mm

Collettore di distribuzione 1''

• Attacchi da 1'' idonei per collegare il gruppo di miscela DN20 (codice 340 431 060) e gruppo
di rilancio (codice 340 431 050). Corpo in acciaio, valvola di sfiato aria automatica, rubinetto
girevole di carico/scarico, predisposizione per vaso ad espansione, staffe per fissaggio a
3
parete, guscio anticondensa, idoneo per portare fino a 2 m /h
pollici DN Codice EUR SP
(inch) (mm)
1 20 340 431 058 1.425,75 0
1 20 340 431 059 1.605,00 0

Circuiti Larghezza Altezza Spessore Annotazioni
(mm) (mm) (mm)
2 470 170 120 Interasse:
90mm
3 650 170 120 Interasse:
90mm

26
