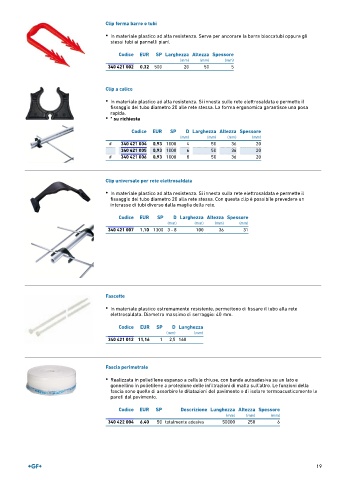

Clip ferma barre e tubi

• In materiale plastico ad alta resistenza. Serve per ancorare la barra bloccatubi oppure gli
stessi tubi ai pannelli piani.
Codice EUR SP Larghezza Altezza Spessore
(mm) (mm) (mm)
340 421 002 0,32 500 20 50 5

Clip a calice

• In materiale plastico ad alta resistenza. Si innesta sulle rete elettrosaldata e permette il
fissaggio del tubo diametro 20 alle rete stessa. La forma ergonomica garantisce una posa
rapida.
• * su richiesta

Codice EUR SP D Larghezza Altezza Spessore
(mm) (mm) (mm) (mm)
∗ 340 421 004 0,93 1000 4 50 36 20
340 421 005 0,93 1000 6 50 36 20
∗ 340 421 006 0,93 1000 8 50 36 20

Clip universale per rete elettrosaldata

• In materiale plastico ad alta resistenza. Si innesta sulla rete elettrosaldata e permette il
fissaggio del tubo diametro 20 alla rete stessa. Con questa clip è possibile prevedere un
interasse di tubi diverso dalla maglia della rete.

Codice EUR SP D Larghezza Altezza Spessore
(mm) (mm) (mm) (mm)
340 421 007 1,10 1300 3 ‐ 8 100 36 31

Fascette

• In materiale plastico estremamente resistente, permettono di fissare il tubo alla rete
elettrosaldata. Diametro massimo di serraggio: 40 mm.

Codice EUR SP D Lunghezza
(mm) (mm)
340 421 012 11,16 1 2,5 160

Fascia perimetrale

• Realizzata in polietilene espanso a cellule chiuse, con banda autoadesiva su un lato e
gonnellino in polietilene a protezione delle infiltrazioni di malta sull'altro. Le funzioni della
fascia sono quelle di assorbire le dilatazioni del pavimento e di isolare termoacusticamente le
pareti dal pavimento.

Codice EUR SP Descrizione Lunghezza Altezza Spessore
(mm) (mm) (mm)
340 422 004 6,40 50 totalmente adesiva 50000 250 6
