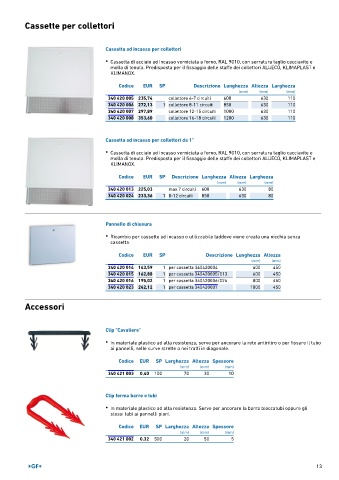

Page 13 - GEORGFISCHER - LISTINO 883 - FIDRA

Cassette per collettori

Cassetta ad incasso per collettori

• Cassetta di acciaio ad incasso verniciata a forno, RAL 9010, con serratura taglio cacciavite e
molla di tenuta. Predisposta per il fissaggio delle staffe dei collettori ALUECO, KLIMAPLAST e
KLIMANOX.
Codice EUR SP Descrizione Lunghezza Altezza Larghezza
(mm) (mm) (mm)
340 420 005 235,74 collettore 4-7 circuiti 600 630 110
340 420 006 272,13 1 collettore 8-11 circuiti 850 630 110
340 420 007 297,89 collettore 12-15 circuiti 1000 630 110
340 420 008 353,60 collettore 16-18 circuiti 1200 630 110

Cassetta ad incasso per collettori da 1"

• Cassetta di acciaio ad incasso verniciata a forno, RAL 9010, con serratura taglio cacciavite e
molla di tenuta. Predisposta per il fissaggio delle staffe dei collettori ALUECO, KLIMAPLAST e
KLIMANOX.
Codice EUR SP Descrizione Lunghezza Altezza Larghezza
(mm) (mm) (mm)
340 420 013 225,03 max 7 circuiti 600 630 80
340 420 024 233,36 1 8-12 circuiti 850 630 80

Pannello di chiusura

• Ricambio per cassette ad incasso o utilizzabile laddove viene creata una nicchia senza
cassetta.
Codice EUR SP Descrizione Lunghezza Altezza
(mm) (mm)
340 420 014 143,59 1 per cassetta 340420004 400 450
340 420 015 162,88 1 per cassetta 340420005/013 600 450
340 420 016 195,02 1 per cassetta 340420006/024 800 450
340 420 023 242,12 1 per cassetta 340420007 1000 450

Accessori

Clip "Cavaliere"
• In materiale plastico ad alta resistenza, serve per ancorare la rete antiritiro o per fissare il tubo
ai pannelli, nelle curve strette o nei tratti in diagonale.
Codice EUR SP Larghezza Altezza Spessore
(mm) (mm) (mm)
340 421 003 0,40 100 70 30 10

Clip ferma barre e tubi

• In materiale plastico ad alta resistenza. Serve per ancorare la barra bloccatubi oppure gli
stessi tubi ai pannelli piani.

Codice EUR SP Larghezza Altezza Spessore
(mm) (mm) (mm)
340 421 002 0,32 500 20 50 5

13
