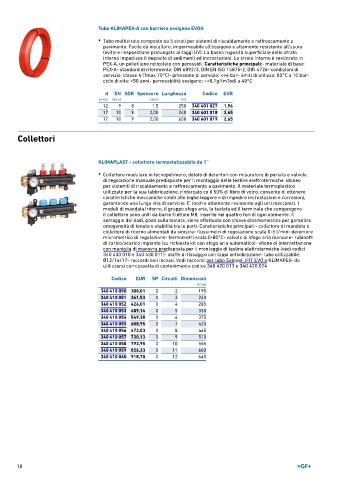

Page 10 - GEORGFISCHER - LISTINO 883 - FIDRA

Tubo KLIMAPEX-A con barriera ossigeno EVOH
• Tubo multistrato composto da 5 strati per sistemi di riscaldamento e raffrescamento a
pavimento. Facile da installare, impermeabile all'ossigeno e altamente resistente all'usura
(evitare l'esposizione prolungata ai raggi UV). La bassa rugosità superficiale dello strato
interno impedisce il deposito di sedimenti ed incrostazioni. Lo strato interno è realizzato in
PEX-A, un polietilene reticolato con perossidi. Caratteristiche principali:- materiale di base:
PEX-A- standard di riferimento: DIN 6892/3, DIN EN ISO 15875-2, DIN 4726- condizioni di
servizio: classe 4 (Tmax 70°C)- pressione di servizio: <=4 bar- limiti di utilizzo: 80°C a 10 bar-
ciclo di vita: >50 anni- permeabilità ossigeno: =<0,1g/(m3xd) a 40°C

d DN SDR Spessore Lunghezza Codice EUR
(mm) (mm) (mm) (m)
12 9 8 1,5 250 340 401 027 1,96
17 10 9 2,00 240 340 401 018 2,65
17 10 9 2,00 600 340 401 019 2,65

Collettori

KLIMAPLAST - collettore termostatizzabile da 1''

• Collettore modulare in tecnopolimero, dotato di detentori con misuratore di portata e valvole
di regolazione manuale predisposte per il montaggio delle testine elettrotermiche, idoneo
per sistemti di riscaldamento e raffrescamento a pavimento. Il materiale termoplastico
utilizzato per la sua fabbricazione, rinforzato co il 50% di fibre di vetro, consente di ottenere
caratteristiche meccaniche simili alle leghe leggere e di impedire incrostazioni e corrosioni,
garantendo una lunga vita di servizio. E' inoltre altamente resistente agli urti meccanici. I
moduli di mandata/ritorno, il gruppo sfogo aria, la testata ed il terminale che compongono
il collettore sono uniti da barre filettate M8, inserite nei quattro fori di ogni elemento. Il
serraggio dei dadi, posti sulla testata, viene effettuato con chiave dinamometrica per garantire
omogeneità di tenuta e stabilità tra le parti. Caratteristiche principali:- collettore di mandata e
collettore di ritorno alimentati da sinistra- flussimetri di regolazione scala 0-5 l/min- detentore
micrometrico di regolazione- termometri scala 0-80°C- valvola di sfogo aria manuale- rubinetti
di carico/scarico impianto (su richiesta kit con sfogo aria automatico)- vitone di intercettazione
con maniglia di manovra predisposta per il montaggio di testine elettrotermiche (vedi codici
340 430 010 e 340 430 011)- staffe di fissaggio con tappi antivibrazione- tubo utilizzabile:
Ø12/16/17- raccordi non inclusi. Vedi raccordi per tubo Sanipol, iFIT EVO e KLIMAPEX- da
utilizzarsi con cassetta di contenimento codice 340 420 013 e 340 420 024
Codice EUR SP Circuiti Dimensioni
(mm)
340 410 050 300,01 0 2 195
340 410 051 361,53 0 3 240
340 410 052 426,01 0 4 285
340 410 053 489,14 0 5 330
340 410 054 549,38 0 6 375
340 410 055 608,95 0 7 420
340 410 056 672,03 0 8 465
340 410 057 730,13 0 9 510
340 410 058 793,95 0 10 555
340 410 059 856,33 0 11 600
340 410 060 918,70 0 12 645
