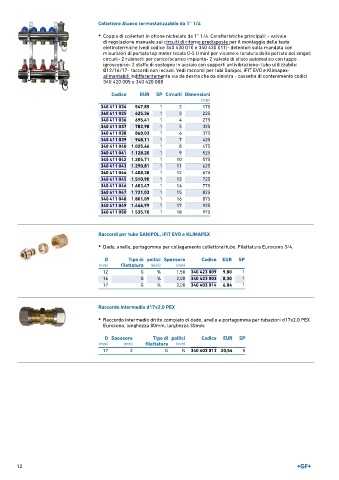

Page 12 - GEORGFISCHER - LISTINO 883 - FIDRA

Collettore Alueco termostatizzabile da 1'' 1/4

• Coppia di collettori in ottone nichelato da 1'' 1/4. Caratteristiche principali: - valvole
di regolazione manuale sui circuiti di ritorno predisposte per il montaggio delle teste
elettrotermiche (vedi codice 340 430 010 e 340 430 011)- detentori sulla mandata con
misuratori di portata top meter (scala 0-5 l/min) per visione e taratura della portata dei singoli
circuiti- 2 rubinetti per carico/scarico impianto- 2 valvole di sfiato automatico con tappo
igroscopico- 2 staffe di sostegno in acciaio con supporti antivibrazione- tubo utilizzabile:
Ø12/16/17- raccordi non inclusi. Vedi raccordi per tubi Sanipol, iFIT EVO e Klimapex-
alimentabili indifferentemente sia da destra che da sinistra - cassetta di contenimento codici
340 420 005 e 340 420 008

Codice EUR SP Circuiti Dimensioni
(mm)
340 411 034 547,85 1 2 175
340 411 035 625,36 1 3 225
340 411 036 695,41 1 4 275
340 411 037 782,98 1 5 325
340 411 038 868,03 1 6 375
340 411 039 948,11 1 7 425
340 411 040 1.025,66 1 8 475
340 411 041 1.128,20 1 9 525
340 411 042 1.205,71 1 10 575
340 411 043 1.290,81 1 11 625
340 411 044 1.408,38 1 12 675
340 411 045 1.510,90 1 13 725
340 411 046 1.603,47 1 14 775
340 411 047 1.721,03 1 15 825
340 411 048 1.801,09 1 16 875
340 411 049 1.446,99 1 17 925
340 411 050 1.535,70 1 18 975

Raccordi per tubo SANIPOL, iFIT EVO e KLIMAPEX

• Dado, anello, portagomma per collegamento collettore/tubo. Filettatura Eurocono 3/4.

D Tipo di pollici Spessore Codice EUR SP
(mm) filettatura (inch) (mm)
12 G 3 ∕4 1,50 340 423 009 9,80 1
16 G 3 ∕4 2,00 340 423 003 8,30 1
17 G 3 ∕4 2,00 340 403 014 6,84 1

Raccordo intermedio d17x2,0 PEX
• Raccordo intermedio dritto completo di dado, anello e portagomma per tubazioni d17x2,0 PEX.
Eurocono, lunghezza 80mm, larghezza 30mm.

D Spessore Tipo di pollici Codice EUR SP
(mm) (mm) filettatura (inch)
17 2 G 3 ∕4 340 403 013 20,54 5
