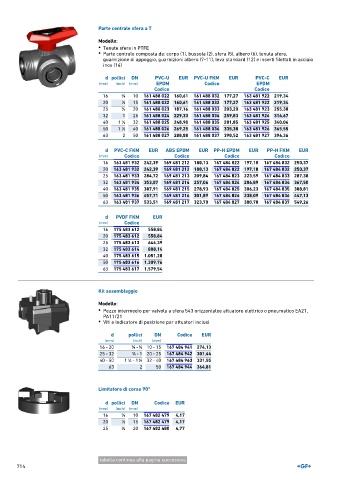

Page 716 - GEORGFISCHER - LISTINO 877 - FIDRA

Parte centrale sfera a T
Modello:
• Tenute sfera in PTFE
• Parte centrale composta da: corpo (1), bussola (2), sfera (5), albero (6), tenuta sfera,
guarnizione di appoggio, guarnizioni albero (7-11), leva standard (12) e inserti filettati in acciaio
inox (14)
d pollici DN PVC-U EUR PVC-U FKM EUR PVC-C EUR
(mm) (inch) (mm) EPDM Codice EPDM
Codice Codice
16 3 ∕8 10 161 488 022 160,61 161 488 032 177,27 163 481 922 219,34
20 1 ∕2 15 161 488 022 160,61 161 488 032 177,27 163 481 922 219,34
25 3 ∕4 20 161 488 023 187,16 161 488 033 203,20 163 481 923 255,30
32 1 25 161 488 024 229,33 161 488 034 259,83 163 481 924 314,67
40 1 ∕4 32 161 488 025 248,90 161 488 035 281,85 163 481 925 340,06
1
50 1 ∕2 40 161 488 026 269,25 161 488 036 335,38 163 481 926 365,55
1
63 2 50 161 488 027 288,88 161 488 037 390,52 163 481 927 394,36
d PVC-C FKM EUR ABS EPDM EUR PP-H EPDM EUR PP-H FKM EUR
(mm) Codice Codice Codice Codice
16 163 481 932 242,39 169 481 212 180,13 167 484 822 197,18 167 484 832 250,37
20 163 481 932 242,39 169 481 212 180,13 167 484 822 197,18 167 484 832 250,37
25 163 481 933 284,72 169 481 213 209,84 167 484 823 223,59 167 484 833 287,38
32 163 481 934 353,07 169 481 214 257,06 167 484 824 284,89 167 484 834 367,50
40 163 481 935 387,91 169 481 215 278,93 167 484 825 306,23 167 484 835 388,81
50 163 481 936 457,71 169 481 216 301,89 167 484 826 338,09 167 484 836 447,13
63 163 481 937 533,51 169 481 217 323,70 167 484 827 380,70 167 484 837 549,26

d PVDF FKM EUR
(mm) Codice
16 175 483 612 558,84
20 175 483 612 558,84
25 175 483 613 646,39
32 175 483 614 888,14
40 175 483 615 1.051,20
50 175 483 616 1.309,76
63 175 483 617 1.579,54

Kit assemblaggio

Modello:
• Pezzo intermedio per valvola a sfera 543 orizzontalee attuatore elettrico o pneumatico EA21,
PA11/21
• Viti e indicatore di posizione per attuatori inclusi

d pollici DN Codice EUR
(mm) (inch) (mm)
16 ‐ 20 3 ∕8 ‐ ∕2 10 ‐ 15 167 484 941 274,13
1
25 ‐ 32 3 ∕4 ‐ 1 20 ‐ 25 167 484 942 301,44
40 ‐ 50 1 ∕4 ‐ 1 ∕2 32 ‐ 40 167 484 943 331,55
1
1
63 2 50 167 484 944 364,81

Limitatore di corsa 90°

d pollici DN Codice EUR
(mm) (inch) (mm)
16 3 ∕8 10 167 482 479 4,17
20 1 ∕2 15 167 482 479 4,17
25 3 ∕4 20 167 482 480 4,77

tabella continua alla pagina successiva
