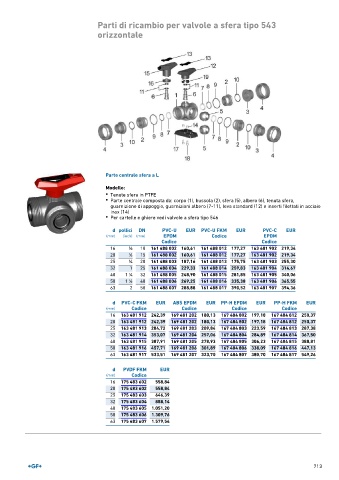

Page 715 - GEORGFISCHER - LISTINO 877 - FIDRA

Parti di ricambio per valvole a sfera tipo 543
orizzontale

Parte centrale sfera a L
Modello:
• Tenute sfera in PTFE
• Parte centrale composta da: corpo (1), bussola (2), sfera (5), albero (6), tenuta sfera,
guarnizione di appoggio, guarnizioni albero (7-11), leva standard (12) e inserti filettati in acciaio
inox (14)
• Per cartelle e ghiere vedi valvole a sfera tipo 546

d pollici DN PVC-U EUR PVC-U FKM EUR PVC-C EUR
(mm) (inch) (mm) EPDM Codice EPDM
Codice Codice
16 3 ∕8 10 161 488 002 160,61 161 488 012 177,27 163 481 902 219,34
20 1 ∕2 15 161 488 002 160,61 161 488 012 177,27 163 481 902 219,34
25 3 ∕4 20 161 488 003 187,16 161 488 013 175,75 163 481 903 255,30
32 1 25 161 488 004 229,33 161 488 014 259,83 163 481 904 314,67
40 1 ∕4 32 161 488 005 248,90 161 488 015 281,85 163 481 905 340,06
1
50 1 ∕2 40 161 488 006 269,25 161 488 016 335,38 163 481 906 365,55
1
63 2 50 161 488 007 288,88 161 488 017 390,52 163 481 907 394,36
d PVC-C FKM EUR ABS EPDM EUR PP-H EPDM EUR PP-H FKM EUR
(mm) Codice Codice Codice Codice
16 163 481 912 242,39 169 481 202 180,13 167 484 802 197,18 167 484 812 250,37
20 163 481 912 242,39 169 481 202 180,13 167 484 802 197,18 167 484 812 250,37
25 163 481 913 284,72 169 481 203 209,84 167 484 803 223,59 167 484 813 287,38
32 163 481 914 353,07 169 481 204 257,06 167 484 804 284,89 167 484 814 367,50
40 163 481 915 387,91 169 481 205 278,93 167 484 805 306,23 167 484 815 388,81
50 163 481 916 457,71 169 481 206 301,89 167 484 806 338,09 167 484 816 447,13
63 163 481 917 533,51 169 481 207 323,70 167 484 807 380,70 167 484 817 549,26

d PVDF FKM EUR
(mm) Codice
16 175 483 602 558,84
20 175 483 602 558,84
25 175 483 603 646,39
32 175 483 604 888,14
40 175 483 605 1.051,20
50 175 483 606 1.309,76
63 175 483 607 1.579,54

713
