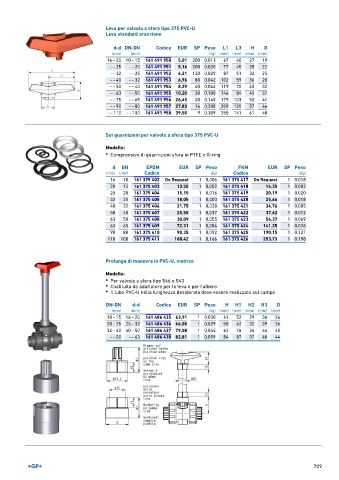

Page 711 - GEORGFISCHER - LISTINO 877 - FIDRA

Leva per valvola a sfera tipo 375 PVC-U
Leva standard arancione

d-d DN-DN Codice EUR SP Peso L1 L3 H D
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
16 ‐ 20 10 ‐ 15 161 491 950 5,01 200 0,013 67 40 27 19
- ‐ 25 - ‐ 20 161 491 951 5,16 200 0,020 77 45 28 22
- ‐ 32 - ‐ 25 161 491 952 6,21 120 0,029 87 51 32 25
- ‐ 40 - ‐ 32 161 491 953 6,96 80 0,042 102 59 36 28
- ‐ 50 - ‐ 40 161 491 954 8,29 40 0,064 119 70 40 32
- ‐ 63 - ‐ 50 161 491 955 10,20 30 0,100 146 84 45 37
- ‐ 75 - ‐ 65 161 491 956 26,65 20 0,145 179 103 52 41
- ‐ 90 - ‐ 80 161 491 957 27,83 16 0,208 209 120 57 44
- ‐ 110 - ‐ 100 161 491 958 39,50 9 0,309 250 141 61 48

Set guarnizioni per valvole a sfera tipo 375 PVC-U

Modello:
• Comprensivo di guarnizioni sfera in PTFE e O-ring

d DN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) Codice (kg) Codice (kg)
16 10 161 375 402 On Request 1 0,006 161 375 417 On Request 1 0,018
20 15 161 375 403 13,55 1 0,002 161 375 418 14,35 1 0,002
25 20 161 375 404 15,15 1 0,016 161 375 419 20,19 1 0,020
32 25 161 375 405 18,05 1 0,003 161 375 420 25,66 1 0,018
40 32 161 375 406 21,75 1 0,028 161 375 421 34,76 1 0,005
50 40 161 375 407 25,55 1 0,037 161 375 422 37,62 1 0,012
63 50 161 375 408 30,09 1 0,055 161 375 423 54,37 1 0,069
63 65 161 375 409 72,31 1 0,086 161 375 424 141,25 1 0,018
90 80 161 375 410 90,35 1 0,092 161 375 425 190,15 1 0,121
110 100 161 375 411 108,42 1 0,166 161 375 426 253,73 1 0,198

Prolunga di manovra in PVC-U, metrico

Modello:
• Per valvole a sfera tipo 546 e 543
• Costituita da adattatore per la leva e per l'albero
• Il tubo PVC-U nella lunghezza desiderata deve essere realizzato sul campo

DN-DN d-d Codice EUR SP Peso H H1 H2 H3 D
(mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
10 ‐ 15 16 ‐ 20 161 486 435 63,91 1 0,030 41 52 29 36 26
20 ‐ 25 25 ‐ 32 161 486 436 66,00 1 0,029 50 62 32 39 36
32 ‐ 40 40 ‐ 50 161 486 437 79,08 1 0,045 65 76 34 44 40
- ‐ 50 - ‐ 63 161 486 438 82,81 1 0,059 84 87 37 48 44

709
