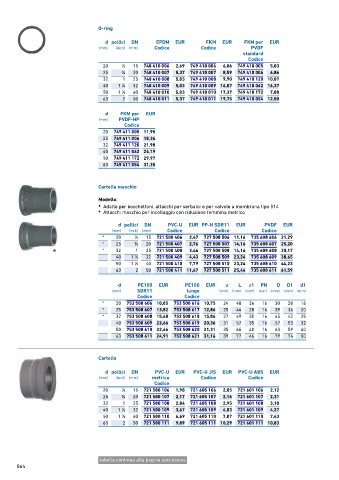

Page 864 - GEORGFISCHER - LISTINO 876 - FIDRA

O-ring
d pollici DN EPDM EUR FKM EUR FKM per EUR
(mm) (inch) (mm) Codice Codice PVDF
standard
Codice
20 1 ∕2 15 748 410 006 2,69 749 410 006 6,86 749 410 005 5,03
25 3 ∕4 20 748 410 007 5,37 749 410 007 8,59 749 410 006 6,86
32 1 25 748 410 008 5,03 749 410 008 9,90 749 410 120 10,07
40 1 ∕4 32 748 410 009 5,03 749 410 009 16,07 749 410 062 16,37
1
50 1 ∕2 40 748 410 010 5,03 749 410 010 17,37 749 410 172 7,08
1
63 2 50 748 410 011 5,37 749 410 011 19,75 749 410 054 12,50
d FKM per EUR
(mm) PVDF-HP
Codice
20 749 411 005 11,95
25 749 411 006 18,36
32 749 411 120 21,98
40 749 411 062 24,19
50 749 411 172 29,97
63 749 411 054 31,35

Cartella maschio

Modello:
• Adatte per bocchettoni, attacchi per serbatoi e per valvole a membrana tipo 514
• Attacchi maschio per incollaggio con riduzione femmina metrico

d pollici DN PVC-U EUR PP-H SDR11 EUR PVDF EUR
(mm) (inch) (mm) Codice Codice Codice
* 20 1 ∕2 15 721 500 406 2,47 727 508 506 11,16 735 608 606 21,29
* 25 3 ∕4 20 721 500 407 2,76 727 508 507 14,16 735 608 607 25,20
* 32 1 25 721 500 408 3,46 727 508 508 14,16 735 608 608 30,17
40 1 ∕4 32 721 500 409 4,43 727 508 509 23,24 735 608 609 38,65
1
50 1 ∕2 40 721 500 410 7,79 727 508 510 23,24 735 608 610 44,23
1
63 2 50 721 500 411 11,67 727 508 511 25,44 735 608 611 61,59
d PE100 EUR PE100 EUR z L z1 PN D D1 d1
(mm) SDR11 lungo (mm) (mm) (mm) (bar) (mm) (mm) (mm)
Codice Codice
* 20 753 508 606 10,85 753 508 616 10,75 24 40 26 16 30 28 16
* 25 753 508 607 13,82 753 508 617 12,86 25 44 28 16 39 36 20
* 32 753 508 608 15,68 753 508 618 15,86 27 49 30 16 45 42 25
40 753 508 609 22,66 753 508 619 20,36 31 57 35 16 57 53 32
50 753 508 610 22,66 753 508 620 21,31 35 66 40 16 63 59 40
63 753 508 611 24,91 753 508 621 31,16 39 77 46 16 79 74 50

Cartella

d pollici DN PVC-U EUR PVC-U JIS EUR PVC-U ABS EUR
(mm) (inch) (mm) metrico Codice Codice
Codice
20 1 ∕2 15 721 500 106 1,98 721 605 106 2,05 721 601 106 2,12
25 3 ∕4 20 721 500 107 2,17 721 605 107 2,16 721 601 107 2,31
32 1 25 721 500 108 2,84 721 605 108 2,95 721 601 108 3,10
40 1 ∕4 32 721 500 109 3,67 721 605 109 4,03 721 601 109 4,27
1
50 1 ∕2 40 721 500 110 6,69 721 605 110 7,07 721 601 110 7,43
1
63 2 50 721 500 111 9,89 721 605 111 10,29 721 601 111 10,83

tabella continua alla pagina successiva
864
