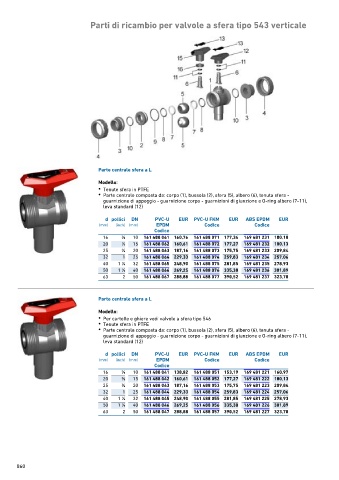

Page 860 - GEORGFISCHER - LISTINO 876 - FIDRA

Parti di ricambio per valvole a sfera tipo 543 verticale

Parte centrale sfera a L

Modello:
• Tenute sfera in PTFE
• Parte centrale composta da: corpo (1), bussola (2), sfera (5), albero (6), tenuta sfera -
guarnizione di appoggio - guarnizione corpo - guarnizioni di giunzione e O-ring albero (7-11),
leva standard (12)
d pollici DN PVC-U EUR PVC-U FKM EUR ABS EPDM EUR
(mm) (inch) (mm) EPDM Codice Codice
Codice
16 3 ∕8 10 161 488 061 160,76 161 488 071 177,34 169 481 231 180,10
20 1 ∕2 15 161 488 062 160,61 161 488 072 177,27 169 481 232 180,13
25 3 ∕4 20 161 488 063 187,16 161 488 073 175,75 169 481 233 209,84
32 1 25 161 488 064 229,33 161 488 074 259,83 169 481 234 257,06
40 1 ∕4 32 161 488 065 248,90 161 488 075 281,85 169 481 235 278,93
1
50 1 ∕2 40 161 488 066 269,25 161 488 076 335,38 169 481 236 301,89
1
63 2 50 161 488 067 288,88 161 488 077 390,52 169 481 237 323,70

Parte centrale sfera a L

Modello:
• Per cartelle e ghiere vedi valvole a sfera tipo 546
• Tenute sfera in PTFE
• Parte centrale composta da: corpo (1), bussola (2), sfera (5), albero (6), tenuta sfera -
guarnizione di appoggio - guarnizione corpo - guarnizioni di giunzione e O-ring albero (7-11),
leva standard (12)

d pollici DN PVC-U EUR PVC-U FKM EUR ABS EPDM EUR
(mm) (inch) (mm) EPDM Codice Codice
Codice
16 3 ∕8 10 161 488 041 138,82 161 488 051 153,19 169 481 221 160,97
20 3 ∕8 15 161 488 042 160,61 161 488 052 177,27 169 481 222 180,13
25 3 ∕4 20 161 488 043 187,16 161 488 053 175,75 169 481 223 209,84
32 1 25 161 488 044 229,33 161 488 054 259,83 169 481 224 257,06
40 1 ∕4 32 161 488 045 248,90 161 488 055 281,85 169 481 225 278,93
1
50 1 ∕2 40 161 488 046 269,25 161 488 056 335,38 169 481 226 301,89
1
63 2 50 161 488 047 288,88 161 488 057 390,52 169 481 227 323,70

860
