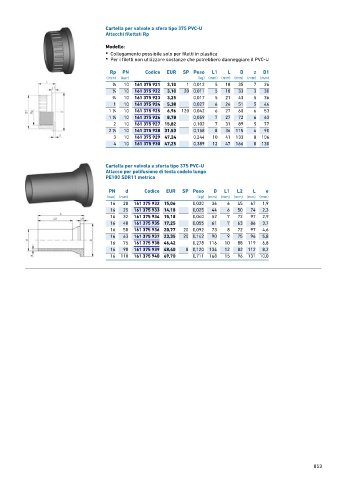

Cartella per valvole a sfera tipo 375 PVC-U
Attacchi filettati Rp

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR SP Peso L1 L D z D1
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 10 161 375 921 3,10 1 0,012 5 18 35 7 26
∕8
1 ∕2 10 161 375 922 3,10 20 0,011 5 18 33 3 30
3 10 161 375 923 3,25 0,017 5 21 43 5 36
∕4
1 10 161 375 924 5,38 0,027 6 24 51 5 44
1 10 161 375 925 6,96 120 0,042 6 27 60 6 53
1 ∕4
1
1 ∕2 10 161 375 926 8,78 0,059 7 27 72 6 63
2 10 161 375 927 15,82 0,102 7 31 89 5 77
1 10 161 375 928 31,53 0,158 8 36 115 6 90
2 ∕2
3 10 161 375 929 47,24 0,244 10 41 133 8 106
4 10 161 375 930 47,25 0,389 12 47 166 8 130

Cartella per valvola a sferta tipo 375 PVC-U
Attacco per polifusione di testa codolo lungo
PE100 SDR11 metrico

PN d Codice EUR SP Peso D L1 L2 L e
(bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
16 20 161 375 932 15,06 0,020 36 6 45 67 1,9
16 25 161 375 933 14,18 0,025 44 6 50 74 2,3
16 32 161 375 934 15,18 0,040 52 7 72 97 2,9
16 40 161 375 935 17,25 0,055 61 7 63 86 3,7
16 50 161 375 936 20,77 20 0,092 73 8 72 97 4,6
16 63 161 375 937 23,35 20 0,142 90 9 75 96 5,8
16 75 161 375 938 46,42 0,278 116 10 88 119 6,8
16 90 161 375 939 48,40 8 0,120 134 12 82 112 8,2
16 110 161 375 940 69,70 0,711 168 15 96 131 10,0
