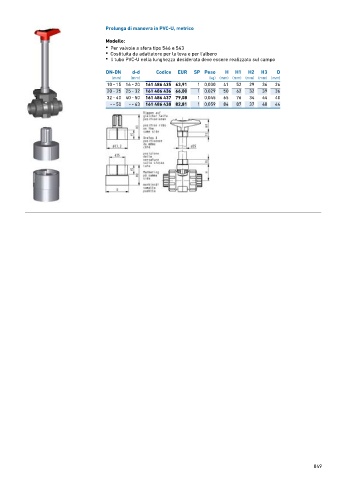

Prolunga di manovra in PVC-U, metrico
Modello:
• Per valvole a sfera tipo 546 e 543
• Costituita da adattatore per la leva e per l'albero
• Il tubo PVC-U nella lunghezza desiderata deve essere realizzato sul campo

DN-DN d-d Codice EUR SP Peso H H1 H2 H3 D
(mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
10 ‐ 15 16 ‐ 20 161 486 435 63,91 1 0,030 41 52 29 36 26
20 ‐ 25 25 ‐ 32 161 486 436 66,00 1 0,029 50 62 32 39 36
32 ‐ 40 40 ‐ 50 161 486 437 79,08 1 0,045 65 76 34 44 40
- ‐ 50 - ‐ 63 161 486 438 82,81 1 0,059 84 87 37 48 44
