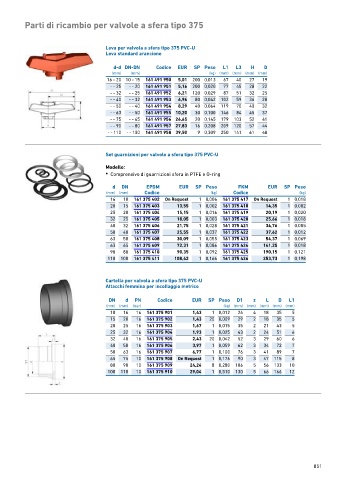

Page 851 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 851
Parti di ricambio per valvole a sfera tipo 375
Leva per valvola a sfera tipo 375 PVC-U
Leva standard arancione
d-d DN-DN Codice EUR SP Peso L1 L3 H D
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
16 ‐ 20 10 ‐ 15 161 491 950 5,01 200 0,013 67 40 27 19
- ‐ 25 - ‐ 20 161 491 951 5,16 200 0,020 77 45 28 22
- ‐ 32 - ‐ 25 161 491 952 6,21 120 0,029 87 51 32 25
- ‐ 40 - ‐ 32 161 491 953 6,96 80 0,042 102 59 36 28
- ‐ 50 - ‐ 40 161 491 954 8,29 40 0,064 119 70 40 32
- ‐ 63 - ‐ 50 161 491 955 10,20 30 0,100 146 84 45 37
- ‐ 75 - ‐ 65 161 491 956 26,65 20 0,145 179 103 52 41
- ‐ 90 - ‐ 80 161 491 957 27,83 16 0,208 209 120 57 44
- ‐ 110 - ‐ 100 161 491 958 39,50 9 0,309 250 141 61 48
Set guarnizioni per valvole a sfera tipo 375 PVC-U
Modello:
• Comprensivo di guarnizioni sfera in PTFE e O-ring
d DN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) Codice (kg) Codice (kg)
16 10 161 375 402 On Request 1 0,006 161 375 417 On Request 1 0,018
20 15 161 375 403 13,55 1 0,002 161 375 418 14,35 1 0,002
25 20 161 375 404 15,15 1 0,016 161 375 419 20,19 1 0,020
32 25 161 375 405 18,05 1 0,003 161 375 420 25,66 1 0,018
40 32 161 375 406 21,75 1 0,028 161 375 421 34,76 1 0,005
50 40 161 375 407 25,55 1 0,037 161 375 422 37,62 1 0,012
63 50 161 375 408 30,09 1 0,055 161 375 423 54,37 1 0,069
63 65 161 375 409 72,31 1 0,086 161 375 424 141,25 1 0,018
90 80 161 375 410 90,35 1 0,092 161 375 425 190,15 1 0,121
110 100 161 375 411 108,42 1 0,166 161 375 426 253,73 1 0,198
Cartella per valvola a sfera tipo 375 PVC-U
Attacchi femmina per incollaggio metrico
DN d PN Codice EUR SP Peso D1 z L D L1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
10 16 16 161 375 901 1,43 1 0,012 26 4 18 35 5
15 20 16 161 375 902 1,43 20 0,009 29 2 18 35 5
20 25 16 161 375 903 1,67 1 0,015 35 2 21 43 5
25 32 16 161 375 904 1,93 1 0,025 43 2 24 51 6
32 40 16 161 375 905 2,43 20 0,042 52 3 29 60 6
40 50 16 161 375 906 3,97 1 0,059 62 3 34 72 7
50 63 16 161 375 907 6,77 1 0,100 76 3 41 89 7
65 75 10 161 375 908 On Request 1 0,176 90 3 47 115 8
80 90 10 161 375 909 24,24 8 0,280 106 5 56 133 10
100 110 10 161 375 910 29,04 1 0,510 130 5 66 166 12
851
