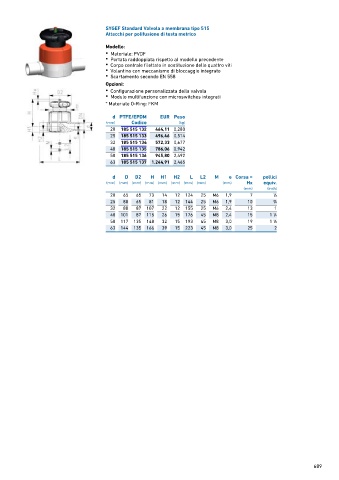

Page 689 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard Valvola a membrana tipo 515
Attacchi per polifusione di testa metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d PTFE/EPDM EUR Peso
(mm) Codice (kg)
20 185 515 132 464,11 0,280
25 185 515 133 496,46 0,514
32 185 515 134 572,33 0,677
40 185 515 135 786,06 0,942
50 185 515 136 945,80 2,492
63 185 515 137 1.244,91 2,465

d D D2 H H1 H2 L L2 M e Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 73 14 12 124 25 M6 1,9 7 1 ∕2
25 80 65 81 18 12 144 25 M6 1,9 10 3 ∕4
32 88 87 107 22 12 155 25 M6 2,4 13 1
40 101 87 115 26 15 176 45 M8 2,4 15 1 ∕4
1
50 117 135 148 32 15 193 45 M8 3,0 19 1 ∕2
1
63 144 135 166 39 15 223 45 M8 3,0 25 2

689
