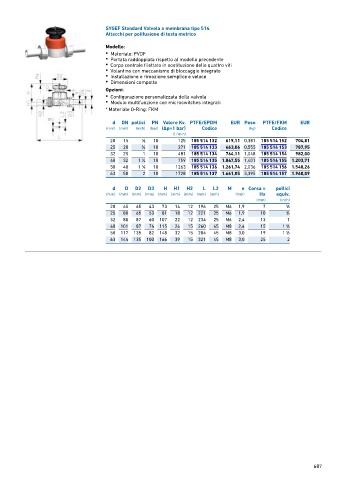

Page 687 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard Valvola a membrana tipo 514
Attacchi per polifusione di testa metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. PTFE/EPDM EUR Peso PTFE/FKM EUR
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
20 15 1 ∕2 10 125 185 514 132 619,11 0,381 185 514 152 704,81
25 20 3 ∕4 10 271 185 514 133 663,06 0,555 185 514 153 787,95
32 25 1 10 481 185 514 134 764,11 1,048 185 514 154 982,00
40 32 1 ∕4 10 759 185 514 135 1.047,55 1,401 185 514 155 1.203,71
1
50 40 1 ∕2 10 1263 185 514 136 1.261,74 2,036 185 514 156 1.548,26
1
63 50 2 10 1728 185 514 137 1.661,05 3,395 185 514 157 1.960,09

d D D2 D3 H H1 H2 L L2 M e Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 43 73 14 12 196 25 M6 1,9 7 1 ∕2
25 80 65 53 81 18 12 221 25 M6 1,9 10 3 ∕4
32 88 87 60 107 22 12 234 25 M6 2,4 13 1
40 101 87 74 115 26 15 260 45 M8 2,4 15 1 ∕4
1
50 117 135 82 148 32 15 284 45 M8 3,0 19 1 ∕2
1
63 144 135 100 166 39 15 321 45 M8 3,0 25 2
