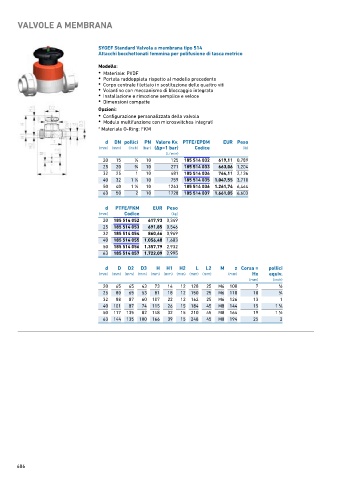

VALVOLE A MEMBRANA

SYGEF Standard Valvola a membrana tipo 514
Attacchi bocchettonati femmina per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. PTFE/EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (lb)
(l ⁄ min)
20 15 1 ∕2 10 125 185 514 032 619,11 0,789
25 20 3 ∕4 10 271 185 514 033 663,06 1,204
32 25 1 10 481 185 514 034 764,11 2,136
40 32 1 ∕4 10 759 185 514 035 1.047,55 3,710
1
50 40 1 ∕2 10 1263 185 514 036 1.261,74 6,464
1
63 50 2 10 1728 185 514 037 1.661,05 6,603
d PTFE/FKM EUR Peso
(mm) Codice (kg)
20 185 514 052 617,93 0,349
25 185 514 053 691,85 0,546
32 185 514 054 860,66 0,969
40 185 514 055 1.056,48 1,683
50 185 514 056 1.357,79 2,932
63 185 514 057 1.722,09 2,995

d D D2 D3 H H1 H2 L L2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 43 73 14 12 128 25 M6 100 7 1 ∕2
25 80 65 53 81 18 12 150 25 M6 118 10 3 ∕4
32 88 87 60 107 22 12 162 25 M6 126 13 1
40 101 87 74 115 26 15 184 45 M8 144 15 1 ∕4
1
50 117 135 82 148 32 15 210 45 M8 164 19 1 ∕2
1
63 144 135 100 166 39 15 248 45 M8 194 25 2
