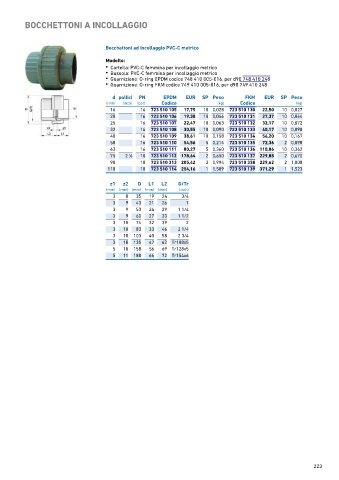

Page 223 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 223
BOCCHETTONI A INCOLLAGGIO
Bocchettoni ad incollaggio PVC-C metrico
Modello:
• Cartella: PVC-C femmina per incollaggio metrico
• Bussola: PVC-C femmina per incollaggio metrico
• Guarnizione: O-ring EPDM codice 748 410 005-016, per d90 748 410 248
• Guarnizione: O-ring FKM codice 749 410 005-016, per d90 749 410 248
d pollici PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (bar) Codice (kg) Codice (kg)
16 16 723 510 105 17,75 10 0,028 723 510 130 22,50 10 0,027
20 16 723 510 106 19,38 10 0,046 723 510 131 27,37 10 0,044
25 16 723 510 107 22,47 10 0,063 723 510 132 32,17 10 0,072
32 16 723 510 108 30,55 10 0,090 723 510 133 40,17 10 0,098
40 16 723 510 109 38,61 10 0,158 723 510 134 56,20 10 0,167
50 16 723 510 110 54,56 5 0,214 723 510 135 72,36 2 0,098
63 16 723 510 111 80,27 5 0,360 723 510 136 110,86 10 0,362
75 2 ∕2 10 723 510 112 178,64 2 0,650 723 510 137 229,88 2 0,670
1
90 10 723 510 313 205,42 2 0,994 723 510 338 229,62 2 1,008
110 10 723 510 114 254,16 1 1,509 723 510 139 371,29 1 1,523
z1 z2 D L1 L2 G/Tr
(mm) (mm) (mm) (mm) (mm) (inch)
3 8 35 19 24 3/4
3 9 43 21 26 1
3 9 53 24 29 1 1/4
3 9 60 27 33 1 1/2
3 10 74 32 39 2
3 10 83 33 46 2 1/4
3 10 103 40 58 2 3/4
3 18 135 47 62 Tr108x5
5 18 158 56 69 Tr128x5
5 11 188 66 72 Tr154x6
223
