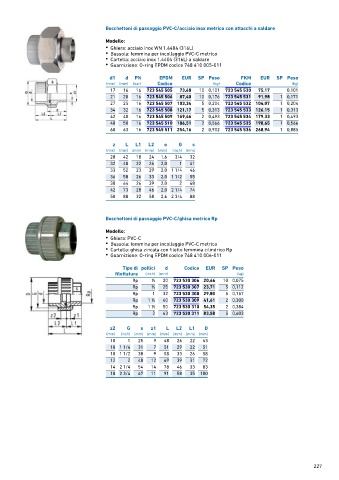

Bocchettoni di passaggio PVC-C/acciaio inox metrico con attacchi a saldare
Modello:
• Ghiera: acciaio inox WN 1.4404 (316L)
• Bussola: femmina per incollaggio PVC-C metrico
• Cartella: acciaio inox 1.4404 (316L) a saldare
• Guarnizione: O-ring EPDM codice 748 410 005-011

d1 d PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
17 16 16 723 545 505 73,68 10 0,101 723 545 530 75,17 0,101
21 20 16 723 545 506 87,40 10 0,176 723 545 531 91,98 1 0,171
27 25 16 723 545 507 103,34 5 0,204 723 545 532 104,07 1 0,204
34 32 16 723 545 508 121,17 5 0,313 723 545 533 126,15 1 0,313
42 40 16 723 545 509 169,46 2 0,493 723 545 534 179,33 1 0,493
48 50 16 723 545 510 186,51 2 0,566 723 545 535 198,65 1 0,566
60 63 16 723 545 511 254,16 2 0,902 723 545 536 268,94 1 0,885

z L L1 L2 e G s
(mm) (mm) (mm) (mm) (mm) (inch) (mm)
28 42 18 24 1,6 3/4 32
32 48 22 26 2,0 1 41
33 52 23 29 2,0 1 1/4 46
36 58 26 33 2,0 1 1/2 55
38 64 26 39 2,0 2 68
42 73 28 46 2,0 2 1/4 74
50 88 32 58 2,6 2 3/4 88

Bocchettoni di passaggio PVC-C/ghisa metrico Rp

Modello:
• Ghiera: PVC-C
• Bussola: femmina per incollaggio PVC-C metrico
• Cartella: ghisa zincata con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM codice 748 410 006-011

Tipo di pollici d Codice EUR SP Peso
filettatura (inch) (mm) (kg)
Rp 1 ∕2 20 723 530 306 20,66 10 0,075
Rp 3 ∕4 25 723 530 307 23,71 5 0,112
Rp 1 32 723 530 308 29,80 5 0,157
Rp 1 ∕4 40 723 530 309 41,61 2 0,300
1
Rp 1 ∕2 50 723 530 310 54,35 2 0,384
1
Rp 2 63 723 530 311 83,58 5 0,603
z2 G s z1 L L2 L1 D
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
10 1 25 9 48 26 22 43
10 1 1/4 31 7 51 29 22 51
10 1 1/2 38 9 58 33 26 58
12 2 48 12 69 39 31 72
14 2 1/4 54 14 78 46 33 83
18 2 3/4 67 11 91 58 35 100

227
