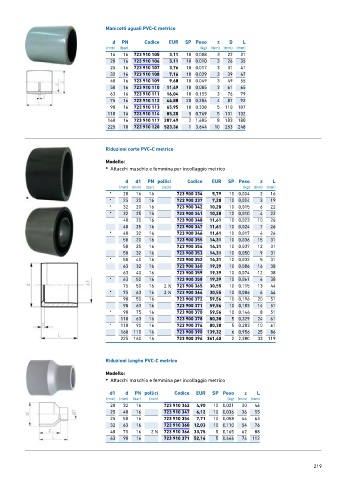

Page 219 - GEORGFISCHER - LISTINO 876 - FIDRA

Manicotti uguali PVC-C metrico
d PN Codice EUR SP Peso z D L
(mm) (bar) (kg) (mm) (mm) (mm)
16 16 723 910 105 3,11 10 0,008 3 22 31
20 16 723 910 106 3,11 10 0,010 3 26 35
25 16 723 910 107 3,76 10 0,017 3 31 41
32 16 723 910 108 7,16 10 0,029 3 39 47
40 16 723 910 109 9,68 10 0,049 3 49 55
50 16 723 910 110 11,49 10 0,085 3 61 65
63 16 723 910 111 16,04 10 0,155 3 76 79
75 16 723 910 112 44,88 20 0,204 4 87 92
90 16 723 910 113 65,95 10 0,338 5 110 107
110 16 723 910 114 85,20 5 0,769 5 131 132
160 16 723 910 117 207,49 2 1,605 8 183 180
225 10 723 910 120 523,36 1 3,644 10 253 248

Riduzioni corte PVC-C metrico

Modello:
• Attacchi maschio e femmina per incollaggio metrico

d d1 PN pollici Codice EUR SP Peso z L
(mm) (mm) (bar) (inch) (kg) (mm) (mm)
* 20 16 16 723 900 334 5,79 10 0,004 2 16
* 25 20 16 723 900 337 7,28 10 0,004 3 19
* 32 20 16 723 900 342 10,28 10 0,015 6 22
* 32 25 16 723 900 341 10,28 10 0,010 4 22
40 20 16 723 900 348 11,61 10 0,023 10 26
40 25 16 723 900 347 11,61 10 0,024 7 26
* 40 32 16 723 900 346 11,61 10 0,017 4 26
50 20 16 723 900 355 14,31 10 0,036 15 31
50 25 16 723 900 354 14,31 10 0,037 12 31
50 32 16 723 900 353 14,31 10 0,050 9 31
* 50 40 16 723 900 352 14,31 10 0,032 5 31
63 32 16 723 900 360 19,39 10 0,086 16 38
63 40 16 723 900 359 19,39 10 0,074 12 38
* 63 50 16 723 900 358 19,39 10 0,061 6 38
75 50 16 2 ∕2 723 900 365 30,55 10 0,115 13 44
1
* 75 63 16 2 ∕2 723 900 364 30,55 10 0,086 6 44
1
90 50 16 723 900 372 59,56 10 0,196 20 51
90 63 16 723 900 371 59,56 10 0,183 14 51
* 90 75 16 723 900 370 59,56 10 0,146 8 51
110 63 16 723 900 378 80,38 5 0,329 24 61
* 110 90 16 723 900 376 80,38 5 0,283 10 61
160 110 16 723 900 390 139,32 6 0,956 25 86
225 160 16 723 900 396 361,40 2 2,380 33 119

Riduzioni lunghe PVC-C metrico

Modello:
• Attacchi maschio e femmina per incollaggio metrico

d1 d PN pollici Codice EUR SP Peso z L
(mm) (mm) (bar) (inch) (kg) (mm) (mm)
20 32 16 723 910 342 4,90 10 0,021 30 46
25 40 16 723 910 347 6,12 10 0,036 36 55
25 50 16 723 910 354 7,71 10 0,058 44 63
32 63 16 723 910 360 12,03 10 0,110 54 76
40 75 16 2 ∕2 723 910 366 33,75 5 0,165 62 88
1
63 90 16 723 910 371 52,16 5 0,466 74 112

219
