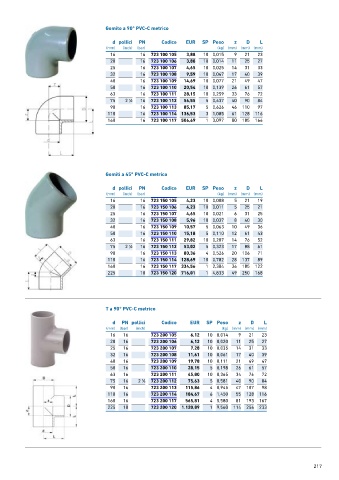

Page 217 - GEORGFISCHER - LISTINO 876 - FIDRA

Gomito a 90° PVC-C metrico
d pollici PN Codice EUR SP Peso z D L
(mm) (inch) (bar) (kg) (mm) (mm) (mm)
16 16 723 100 105 3,88 10 0,015 9 21 23
20 16 723 100 106 3,88 10 0,014 11 25 27
25 16 723 100 107 4,65 10 0,025 14 31 33
32 16 723 100 108 9,59 10 0,047 17 40 39
40 16 723 100 109 14,69 10 0,077 21 49 47
50 16 723 100 110 20,54 10 0,139 26 61 57
63 16 723 100 111 28,15 10 0,259 33 76 72
75 2 ∕2 16 723 100 112 56,55 5 0,437 40 90 84
1
90 16 723 100 113 85,17 5 0,626 46 110 97
110 16 723 100 114 136,53 3 1,085 61 128 116
160 16 723 100 117 506,69 1 3,097 80 185 166

Gomiti a 45° PVC-C metrico
d pollici PN Codice EUR SP Peso z D L
(mm) (inch) (bar) (kg) (mm) (mm) (mm)
16 16 723 150 105 4,23 10 0,008 5 21 19
20 16 723 150 106 4,23 10 0,011 5 25 21
25 16 723 150 107 4,65 10 0,021 6 31 25
32 16 723 150 108 5,96 10 0,037 8 40 30
40 16 723 150 109 10,57 5 0,063 10 49 36
50 16 723 150 110 15,18 5 0,110 12 61 43
63 16 723 150 111 29,82 10 0,207 14 76 52
75 2 ∕2 16 723 150 112 53,02 5 0,323 17 88 61
1
90 16 723 150 113 80,36 4 0,526 20 106 71
110 16 723 150 114 128,69 10 0,782 28 137 89
160 16 723 150 117 334,56 1 2,384 36 185 122
225 10 723 150 120 716,01 1 4,833 49 250 168

T a 90° PVC-C metrico

d PN pollici Codice EUR SP Peso z D L
(mm) (bar) (inch) (kg) (mm) (mm) (mm)
16 16 723 200 105 6,12 10 0,014 9 21 23
20 16 723 200 106 6,12 10 0,020 11 25 27
25 16 723 200 107 7,28 10 0,035 14 31 33
32 16 723 200 108 11,61 10 0,061 17 40 39
40 16 723 200 109 19,78 10 0,111 21 49 47
50 16 723 200 110 28,15 5 0,198 26 61 57
63 16 723 200 111 45,80 10 0,365 34 76 72
75 16 2 ∕2 723 200 112 75,63 5 0,581 40 90 84
1
90 16 723 200 113 115,86 4 0,945 47 107 98
110 16 723 200 114 184,67 6 1,450 55 128 116
160 16 723 200 117 565,81 4 5,580 81 193 167
225 10 723 200 120 1.120,89 1 9,560 114 256 233

217
