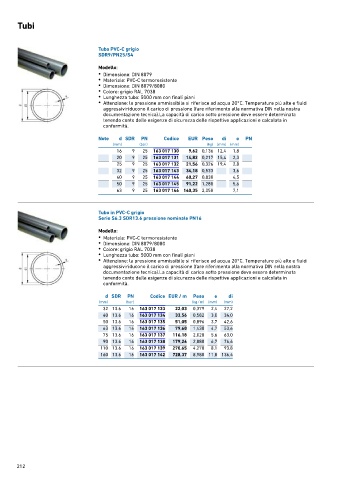

Page 212 - GEORGFISCHER - LISTINO 876 - FIDRA

Tubi

Tubo PVC-C grigio
SDR9/PN25/S4

Modello:
• Dimensione: DIN 8079
• Materiale: PVC-C termoresistente
• Dimensione: DIN 8079/8080
• Colore: grigio RAL 7038
• Lunghezza tubo: 5000 mm con finali piani
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.

Note d SDR PN Codice EUR Peso di e PN
(mm) (bar) (kg) (mm) (mm)
16 9 25 163 017 130 9,62 0,136 12,4 1,8
20 9 25 163 017 131 14,82 0,217 15,4 2,3
25 9 25 163 017 132 21,56 0,326 19,4 2,8
32 9 25 163 017 143 34,18 0,533 3,6
40 9 25 163 017 144 60,27 0,830 4,5
50 9 25 163 017 145 91,22 1,280 5,6
63 9 25 163 017 146 140,35 2,050 7,1

Tubo in PVC-C grigio
Serie S6.3 SDR13.6 pressione nominale PN16

Modello:
• Materiale: PVC-C termoresistente
• Dimensione: DIN 8079/8080
• Colore: grigio RAL 7038
• Lunghezza tubo: 5000 mm con finali piani
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
d SDR PN Codice EUR / m Peso e di
(mm) (bar) (kg ⁄ m) (mm) (mm)
32 13.6 16 163 017 133 22,03 0,379 2,4 27,2
40 13.6 16 163 017 134 33,56 0,582 3,0 34,0
50 13.6 16 163 017 135 51,05 0,896 3,7 42,6
63 13.6 16 163 017 136 79,60 1,430 4,7 53,6
75 13.6 16 163 017 137 116,18 2,020 5,6 63,0
90 13.6 16 163 017 138 179,26 2,880 6,7 76,6
110 13.6 16 163 017 139 270,65 4,270 8,1 93,8
160 13.6 16 163 017 142 728,37 8,980 11,8 136,4

212
