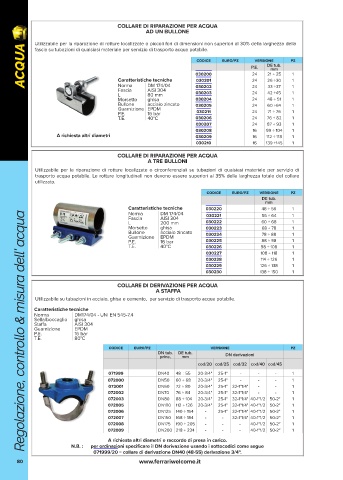

Page 80 - FERRARI - ACQUA - FIDRA

COLLARE DI RIPARAZIONE PER ACQUA
AD UN BULLONE

Utilizzabile per la riparazione di rotture localizzate o piccoli fori di dimensioni non superiori al 30% della larghezza della
ACQUA 030200 euro/pz P.E. DE tub. pz
fascia su tubazioni di qualsiasi materiale per servizio di trasporto acqua potabile.
codice
versione
mm
21 ÷ 25
1
24
Caratteristiche tecniche
Norma
24
030202
33 ÷37
Fascia DM 174/04 030201 24 26 ÷30 1 1
AISI 304
L 80 mm 030203 24 42 ÷45 1
Morsetto ghisa 030204 24 48 ÷ 51 1
Bullone acciaio zincato 030205 24 60 ÷64 1
Guarnizione EPDM
P.E. 16 bar 030211 24 71 ÷ 76 1
T.E. 40°C 030206 24 76 ÷ 82 1
030207 24 87 ÷ 93 1
030208 16 99 ÷ 104 1
A richiesta altri diametri 030209 16 112 ÷ 118 1
030210 16 139 ÷145 1
COLLARE DI RIPARAZIONE PER ACQUA
A TRE BULLONI
Utilizzabile per la riparazione di rotture localizzate o circonferenziali su tubazioni di qualsiasi materiale per servizio di
trasporto acqua potabile. Le rotture longitudinali non devono essere superiori al 35% della larghezza totale del collare
utilizzato.

codice euro/pz versione pz
DE tub.
mm
Caratteristiche tecniche 030220 48 ÷ 56 1
Norma DM 174/04 030221 56 ÷ 64 1
Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
Fascia AISI 304
L 200 mm 030222 60 ÷ 68 1
Morsetto ghisa 030223 68 ÷ 78 1
Bullone acciaio zincato 030224 78 ÷ 88 1
Guarnizione EPDM
P.E. 16 bar 030225 88 ÷ 98 1
T.E. 40°C 030226 98 ÷ 108 1
030227 108 ÷ 118 1
030228 114 ÷ 126 1
030229 126 ÷ 138 1
030230 138 ÷ 150 1

COLLARE DI DERIVAZIONE PER ACQUA
A STAFFA
Utilizzabile su tubazioni in acciaio, ghisa e cemento, per servizio di trasporto acqua potabile.
Caratteristiche tecniche
Norma DM174/04 - UNI EN 545-7.4
Sella/boccaglio ghisa
Staffa AISI 304
Guarnizione EPDM
P.E. 16 bar
T.E. 80°C
codice euro/pz versione pz
DN tub. DE tub. DN derivazioni
princ. mm
cod/20 cod/25 cod/32 cod/40 cod/45
071999 DN40 48 ÷ 55 20-3/4" 25-1" - - - 1
072000 DN50 60 ÷ 68 20-3/4" 25-1" - - - 1
072001 DN60 72 ÷ 80 20-3/4" 25-1" 32-1"1/4" - - 1
072002 DN70 76 ÷ 84 20-3/4" 25-1" 32-1"1/4" - - 1
072003 DN80 88 ÷ 104 20-3/4" 25-1" 32-1"1/4" 40-1"1/2 50-2" 1
072005 DN100 112 ÷ 126 20-3/4" 25-1" 32-1"1/4" 40-1"1/2 50-2" 1
072006 DN125 140 ÷ 154 - 25-1" 32-1"1/4" 40-1"1/2 50-2" 1
072007 DN150 168 ÷ 184 - - 32-1"1/4" 40-1"1/2 50-2" 1
072008 DN175 190 ÷ 205 - - - 40-1"1/2 50-2" 1
072009 DN200 218 ÷ 234 - - - 40-1"1/2 50-2" 1
A richiesta altri diametri e raccordo di presa in carico.
N.B. : per ordinazioni specificare il DN derivazione usando i sottocodici come segue
071999/20 = collare di derivazione DN40 (48-55) derivazione 3/4".
80 www.ferrariwelcome.it
