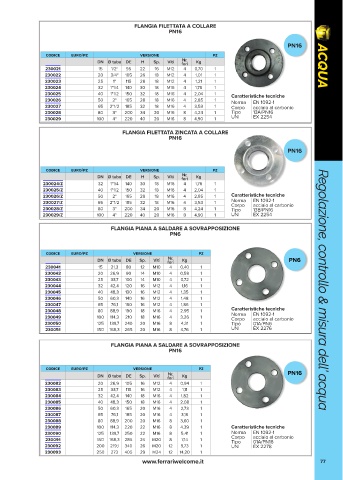

Page 77 - FERRARI - ACQUA - FIDRA
P. 77
FLANGIA FILETTATA A COLLARE
PN16
PN16
codice euro/pz versione pz
Nr.
DN Ø tubo DE H Sp. Viti fori Kg
230021 15 1/2" 95 22 16 M12 4 0,70 1 ACQUA
230022 20 3/4" 105 26 18 M12 4 1,01 1
230023 25 1" 115 28 18 M12 4 1,21 1
230024 32 1"1/4 140 30 18 M16 4 1,76 1
230025 40 1"1/2 150 32 18 M16 4 2,04 1 Caratteristiche tecniche
230026 50 2" 165 28 18 M16 4 2,85 1 Norma EN 1092-1
230027 65 2"1/2 185 32 18 M16 4 3,53 1 Corpo acciaio al carbonio
230028 80 3" 200 34 20 M16 8 4,24 1 Tipo 13A/PN16
230029 100 4" 220 40 20 M16 8 4,90 1 UNI EX 2254
FLANGIA FILETTATA ZINCATA A COLLARE
PN16
PN16
codice euro/pz versione pz
Nr.
DN Ø tubo DE H Sp. Viti fori Kg
230024/Z 32 1"1/4 140 30 18 M16 4 1,76 1
230025/Z 40 1"1/2 150 32 18 M16 4 2,04 1
230026/Z 50 2" 165 28 18 M16 4 2,85 1 Caratteristiche tecniche
230027/Z 65 2"1/2 185 32 18 M16 4 3,53 1 Norma EN 1092-1
acciaio al carbonio
Corpo
230028/Z 80 3" 200 34 20 M16 8 4,24 1 Tipo 13B/PN16
230029/Z 100 4" 220 40 20 M16 8 4,90 1 UNI EX 2254
FLANGIA PIANA A SALDARE A SOVRAPPOSIZIONE
PN6
codice euro/pz versione pz
Nr.
DN Ø tubo DE Sp. Viti fori Kg PN6
230041 15 21,3 80 12 M10 4 0,40 1
230042 20 26,9 90 14 M10 4 0,59 1
230043 25 33,7 100 14 M10 4 0,72 1
230044 32 42,4 120 16 M12 4 1,16 1
230045 40 48,3 130 16 M12 4 1,35 1 Regolazione, controllo & misura dell’ acqua
230046 50 60,3 140 16 M12 4 1,48 1
230047 65 76,1 160 16 M12 4 1,86 1
230048 80 88,9 190 18 M16 4 2,95 1 Caratteristiche tecniche
230049 100 114,3 210 18 M16 4 3,26 1 Norma EN 1092-1
Corpo
acciaio al carbonio
230050 125 139,7 240 20 M16 8 4,31 1 Tipo 01A/PN6
230051 150 168,3 265 20 M16 8 4,76 1 UNI EX 2276
FLANGIA PIANA A SALDARE A SOVRAPPOSIZIONE
PN16
codice euro/pz versione pz
Nr.
DN Ø tubo DE Sp. Viti fori Kg PN16
230082 20 26,9 105 16 M12 4 0,94 1
230083 25 33,7 115 16 M12 4 1,11 1
230084 32 42,4 140 18 M16 4 1,82 1
230085 40 48,3 150 18 M16 4 2,08 1
230086 50 60,3 165 20 M16 4 2,73 1
Regolazione, controllo & misura dell’ acqua
230087 65 76,1 185 20 M16 4 3,16 1
230088 80 88,9 200 20 M16 8 3,60 1
230089 100 114,3 220 22 M16 8 4,39 1 Caratteristiche tecniche
230090 125 139,7 250 22 M16 8 5,41 1 Norma EN 1092-1
230091 150 168,3 285 24 M20 8 7,14 1 Corpo acciaio al carbonio
01A/PN16
Tipo
230092 200 219,1 340 26 M20 12 9,73 1 UNI EX 2278
230093 250 273 405 29 M24 12 14,20 1
www.ferrariwelcome.it 77
