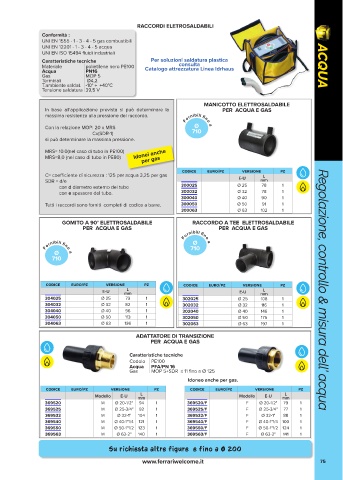

Page 75 - FERRARI - ACQUA - FIDRA

RACCORDI ELETROSALDABILI
Conformità :
UNI EN 1555 - 1 - 3 - 4 - 5 gas combustibili
UNI EN 12201 - 1 - 3 - 4 - 5 acqua
UNI EN ISO 15494 fluidi industriali
Caratteristiche tecniche Per soluzioni saldatura plastica
consulta
Materiale polietilene nero PE100 Catalogo attrezzatura Linea Idrhaus ACQUA
Acqua PN16
Gas MOP 5
Terminali Ø4,2
T.ambiente saldat. -10° ÷ +40°C
Tensione saldatura 39,5 V

MANICOTTO ELETTROSALDABILE
In base all'applicazione prevista si può determinare la PER ACQUA E GAS
massima resistenza alla pressione del raccordo.

Ø
Con la relazione MOP: 20 x MRS Fornibili fi no a
Cx(SDR-1) 710
si può determinare la massima pressione.

MRS= 10.0(nel caso di tubo in PE100) Idonei anche
MRS=8,0 (nel caso di tubo in PE80) per gas

codice euro/pz versione pz
C= coefficiente di sicurezza : 125 per acqua 3,25 per gas L
SDR = d/e E-U mm
con d diametro esterno del tubo 300025 Ø 25 78 1
con e spessore del tubo. 300032 Ø 32 78 1
300040 Ø 40 90 1
Tutti i raccordi sono forniti completi di codice a barre. 300050 Ø 50 91 1
300063 Ø 63 102 1

GOMITO A 90° ELETTROSALDABILE RACCORDO A TEE ELETTROSALDABILE
PER ACQUA E GAS PER ACQUA E GAS

Ø
710
Fornibili fi no a
Ø
710
Fornibili fi no a

codice euro/pz versione pz codice euro/pz versione pz
L
L
E-U mm E-U mm Regolazione, controllo & misura dell’ acqua
304025 Ø 25 73 1 302025 Ø 25 108 1
304032 Ø 32 82 1 302032 Ø 32 116 1
304040 Ø 40 96 1 302040 Ø 40 146 1
304050 Ø 50 113 1 302050 Ø 50 175 1
304063 Ø 63 136 1 302063 Ø 63 197 1

ADATTATORE DI TRANSIZIONE
PER ACQUA E GAS

Caratteristiche tecniche
Codolo PE100
Acqua PFA/PN 16
Gas MOP 5+SDR ≤ 11 fino a Ø 125
Idoneo anche per gas.
codice euro/pz versione pz codice euro/pz versione pz
L
L
Modello E-U mm Modello E-U mm
369520 M Ø 20-1/2" 94 1 369520/F F Ø 20-1/2" 79 1
369525 M Ø 25-3/4" 92 1 369525/F F Ø 25-3/4" 77 1
Regolazione, controllo & misura dell’ acqua
369532 M Ø 32-1" 104 1 369532/F F Ø 32-1" 88 1
369540 M Ø 40-1"1/4 121 1 369540/F F Ø 40-1"1/4 100 1
369550 M Ø 50-1"1/2 123 1 369550/F F Ø 50-1"1/2 124 1
369563 M Ø 63-2" 140 1 369563/F F Ø 63-2" 141 1

Su richiesta altre figure e fino a Ø 200
