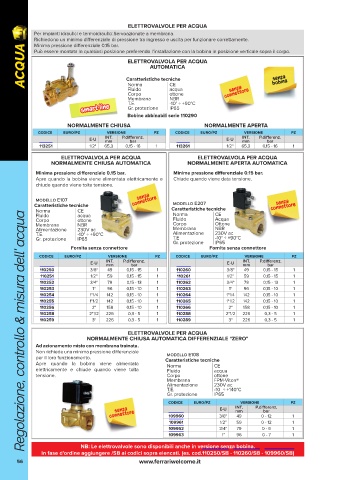

Page 56 - FERRARI - ACQUA - FIDRA

ELETTROVALVOLE PER ACQUA
Per impianti idraulici e termoidraulici.Servoazionate a membrana.
Richiedono un minimo differenziale di pressione tra ingresso e uscita per funzionare correttamente.
Minima pressione differenziale 0.15 bar.
ACQUA ELETTROVALVOLA PER ACQUA senza
Può essere montata in qualsiasi posizione preferendo l’installazione con la bobina in posizione verticale sopra il corpo.
AUTOMATICA

Caratteristiche tecniche
Norma
acqua
Fluido CE senza bobina
Corpo ottone connettore
Membrana NBR
-10° ÷ +90°C
T.E.
smart line Gr. protezione IP65
smart line
Bobine abbinabili serie 110290
NORMALMENTE CHIUSA NORMALMENTE APERTA
codice euro/pz versione pz codice euro/pz versione pz
E-U INT. P.differenz. E-U INT. P.differenz.
mm
bar
bar
mm
113251 1/2" 65,3 0,15 - 16 1 113261 1/2" 65,3 0,15 - 16 1
ELETTROVALVOLA PER ACQUA ELETTROVALVOLA PER ACQUA
NORMALMENTE CHIUSA AUTOMATICA NORMALMENTE APERTA AUTOMATICA
Minima pressione differenziale 0.15 bar. Minima pressione differenziale 0.15 bar.
Apre quando la bobina viene alimentata elettricamente e Chiude quando viene data tensione.
chiude quando viene tolta tensione.
senza
modello E107 connettore senza
Caratteristiche tecniche modello E207 connettore
Norma CE Caratteristiche tecniche
Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
Fluido acqua Norma CE
Corpo ottone Fluido Acqua
Membrana NBR Corpo Ottone
Alimentazione 230V ac Membrana NBR
T.E. -10° ÷ +90°C Alimentazione 230V ac
Gr. protezione IP65 T.E -10° ÷ +90°C
Gr. protezione IP65
Fornita senza connettore Fornita senza connettore
codice euro/pz versione pz codice euro/pz versione pz
E-U INT. P.differenz. E-U INT. P.differenz.
bar
mm
bar
mm
110250 3/8" 49 0,15 - 15 1 110260 3/8" 49 0,15 - 15 1
110251 1/2" 59 0,15 - 15 1 110261 1/2" 59 0,15 - 15 1
110252 3/4" 79 0,15 - 13 1 110262 3/4" 79 0,15 - 13 1
110253 1" 96 0,15 - 10 1 110263 1" 96 0,15 - 10 1
110254 1"1/4 142 0,15 - 10 1 110264 1"1/4 142 0,15 - 10 1
110255 1"1/2 142 0,15 - 10 1 110265 1"1/2 142 0,15 - 10 1
110256 2" 158 0,15 - 10 1 110266 2" 158 0,15 - 10 1
110258 2"1/2 226 0,3 - 5 1 110288 2"1/2 226 0,3 - 5 1
110259 3" 226 0,3 - 5 1 110289 3" 226 0,3 - 5 1
ELETTROVALVOLE PER ACQUA
NORMALMENTE CHIUSA AUTOMATICA DIFFERENZIALE "ZERO"
Ad azionamento misto con membrana trainata.
Non richiede una minima pressione differenziale
modello E108
per il loro funzionamento. Caratteristiche tecniche
Apre quando la bobina viene alimentata Norma CE
elettricamente e chiude quando viene tolta Fluido acqua
tensione. Corpo ottone
Membrana FPM-Viton®
Alimentazione 230V ac
T.E. -10 ÷ +140°C
Gr. protezione IP65
codice euro/pz INT. P.differenz. pz
versione
senza
E-U
bar
connettore 109960 3/8" mm 0 - 12 1
49
109961 1/2" 59 0 - 12 1
109962 3/4" 79 0 - 9 1
109963 1" 96 0 - 7 1
NB: Le elettrovalvole sono disponibili anche in versione senza bobina.
In fase d’ordine aggiungere /SB ai codici sopra elencati. (es. cod.110250/SB - 110260/SB - 109960/SB)
56 www.ferrariwelcome.it
