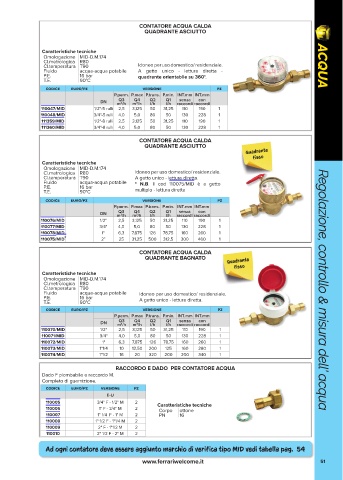

Page 51 - FERRARI - ACQUA - FIDRA

CONTATORE ACQUA CALDA
QUADRANTE ASCIUTTO

Caratteristiche tecniche
Omologazione MID-D.M.174
Cl.metrologica R80
Cl.temperatura T90 Idoneo per uso domestico/ residenziale. ACQUA
Fluido acqua-acqua potabile A getto unico - lettura diretta -
P.E. 16 bar quadrante orientabile su 360°.
T.E. 90°C
codice euro/pz versione pz
P.perm. P.max P.trans. P.min. INT.mm INT.mm
Q3
con
senza
Q4
DN m /h m /h Q2 Q1 raccordi raccordi
l/h
l/h
3
3
110047/MID 1/2"-5 rulli 2,5 3,125 50 31,25 110 190 1
110048/MID 3/4"-5 rulli 4,0 5,0 80 50 130 228 1
111359/MID 1/2"-8 rulli 2,5 3,125 50 31,25 110 190 1
111360/MID 3/4"-8 rulli 4,0 5,0 80 50 130 228 1
CONTATORE ACQUA CALDA
QUADRANTE ASCIUTTO

Caratteristiche tecniche
Omologazione MID-D.M.174
Cl.metrologica R80 Idoneo per uso domestico/ residenziale.
Cl.temperatura T90 A getto unico - lettura diretta.
Fluido acqua-acqua potabile * N.B. Il cod 110075/MID è a getto
P.E. 16 bar
T.E. 90°C multiplo - lettura diretta
codice euro/pz versione pz
P.perm. P.max P.trans. P.min. INT.mm INT.mm
con
Q4
senza
Q3
DN m /h m /h Q2 Q1 raccordi raccordi
l/h
l/h
3
3
110076/MID 1/2" 2,5 3,125 50 31,25 110 190 1
110077/MID 3/4" 4,0 5,0 80 50 130 228 1
110078/MID 1" 6,3 7,875 126 78,75 160 260 1
110075/MID * 2” 25 31,25 500 312,5 300 460 1
CONTATORE ACQUA CALDA
QUADRANTE BAGNATO

Caratteristiche tecniche
Omologazione MID-D.M.174
Cl.metrologica R80
Cl.temperatura T90
Fluido acqua-acqua potabile Idoneo per uso domestico/ residenziale. Regolazione, controllo & misura dell’ acqua
P.E. 16 bar
T.E. 90°C A getto unico - lettura diretta.
codice euro/pz versione pz
P.perm. P.max P.trans. P.min. INT.mm INT.mm
senza
con
Q4
Q3
DN m /h m /h Q2 Q1 raccordi raccordi
l/h
l/h
3
3
110070/MID 1/2" 2,5 3,125 50 31,25 110 190 1
110071/MID 3/4" 4,0 5,0 80 50 130 228 1
110072/MID 1" 6,3 7,875 126 78,75 160 260 1
110073/MID 1"1/4 10 12,50 200 125 160 280 1
110074/MID 1"1/2 16 20 320 200 200 340 1
RACCORDO E DADO PER CONTATORE ACQUA
Dado F piombabile e raccordo M.
Completo di guarnizione.
codice euro/pz versione pz
E-U
110005 3/4" F - 1/2" M 2 Caratteristiche tecniche
110006 1" F - 3/4" M 2 Corpo ottone
Regolazione, controllo & misura dell’ acqua
110007 1" 1/4 F - 1" M 2 PN 16
110008 1" 1/2 F - 1"1/4 M 2
110009 2" F - 1"1/2 M 2
110010 2" 1/2 F - 2" M 2

Ad ogni contatore deve essere aggiunto marchio di verifica tipo MID vedi tabella pag. 54

www.ferrariwelcome.it 51
