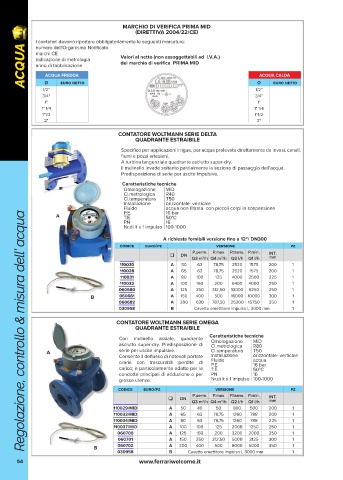

Page 54 - FERRARI - ACQUA - FIDRA

MARCHIO DI VERIFICA PRIMA MID
(DIRETTIVA 2004/22/CE)

I contatori devono riportare obbligatoriamente le seguenti marcature:
ACQUA indicazione di metrologia Valori al netto (non assoggettabili ad I.V.A.) ACQUA CALDA
numero dell'Organismo Notificato
marchi CE
del marchio di verifica PRIMA MID
anno di fabbricazione
ACQUA FREDDA
Ø
Ø
1/2" euro netto 1/2" euro netto
3/4" 3/4"
1" 1"
1" 1/4 1" 1/4
1"1/2 1"1/2
2" 2"

CONTATORE WOLTMANN SERIE DELTA
QUADRANTE ESTRAIBILE
Specifico per applicazioni irrigue, per acqua prelevata direttamente da invasi, canali,
fiumi e pozzi artesiani.
A turbina tangenziale quadrante asciutto super-dry.
Il mulinello invade soltanto parzialmente la sezione di passaggio dell’acqua.
Predisposizione di serie per uscite impulsive.

Caratteristiche tecniche
Omologazione MID
Cl.metrologica R40
Cl.temperatura T50
Installazione orizzontale- verticale
Fluido acqua non filtrata con piccoli corpi in sospensione
Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
A P.E. 16 bar
T.E.
50°C
PN 16
Nr.di lt x 1 impulso 100-1000
A richiesta fornibili versione fino a 12"/ DN300
codice euro/pz versione pz
P.perm. P.max P.trans. P.min. INT.
 DN mm
Q3 m /h Q4 m /h Q2 l/h Q1 l/h
3
3
110030 A 50 63 78,75 2520 1575 200 1
110028 A 65 63 78,75 2520 1575 200 1
110031 A 80 100 125 4000 2500 225 1
110032 A 100 160 200 6400 4000 250 1
060680 A 125 250 312,50 10000 6250 250 1
B 060681 A 150 400 500 16000 10000 300 1
060682 A 200 630 787,50 25200 15750 350 1
030958 B Cavetto emettitore impulso L 3000 mm 1

CONTATORE WOLTMANN SERIE OMEGA
QUADRANTE ESTRAIBILE

Con mulinello assiale, quadrante Caratteristiche tecniche
Omologazione
MID
asciutto super-dry. Predisposizione di Cl.metrologica R80
A serie per uscite impulsive. Cl.temperatura T50
Consente il deflusso di notevoli portate Installazione orizzontale- verticale
orarie con trascurabili perdite di Fluido acqua
P.E.
16 bar
carico; è particolarmente adatto per le T.E. 50°C
condotte principali di adduzione o per PN 16
grosse utenze. Nr.di lt x 1 impulso 100-1000
codice euro/pz versione pz
P.perm. P.max P.trans. P.min. INT.
 DN
Q3 m /h Q4 m /h Q2 l/h Q1 l/h mm
3
3
110029/MID A 50 40 50 800 500 200 1
110033/MID A 65 63 78,75 1260 788 200 1
110034/MID A 80 63 78,75 1260 788 225 1
110037/MID A 100 100 125 2000 1250 250 1
060700 A 125 160 200 3200 2000 250 1
060701 A 150 250 312,50 5000 3125 300 1
B 060702 A 200 400 500 8000 5000 350 1
030958 B Cavetto emettitore impulso L 3000 mm 1
54 www.ferrariwelcome.it
