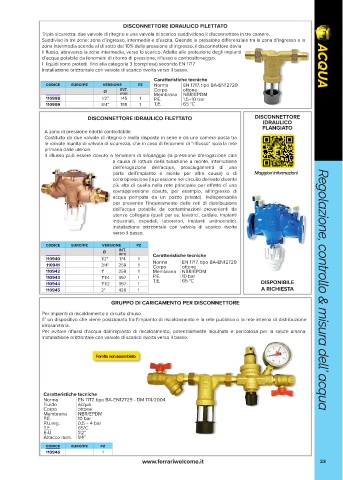

Page 23 - FERRARI - ACQUA - FIDRA

DISCONNETTORE IDRAULICO FILETTATO
Tripla sicurezza: due valvole di ritegno e una valvola di scarico suddividono il disconnettore in tre camere.
Suddiviso in tre zone: zona d’ingresso, intermedia e d’uscita. Quando la pressione differenziale tra la zona d’ingresso e la
zona intermedia scende al di sotto del 10% della pressione di ingresso, il disconnettore devia
il flusso, attraverso la zona intermedia, verso lo scarico. Adatto alla protezione degli impianti
d’acqua potabile da fenomeni di ritorno di pressione, riflusso e controsifonaggio.
I liquidi sono protetti fino alla categoria 3 (compresa) secondo EN 1717.
Installazione orizzontale con valvola di scarico rivolta verso il basso. ACQUA
Caratteristiche tecniche
codice euro/pz versione pz Norma EN 1717, tipo BA-EN12729
Ø INT. Corpo ottone
mm
Membrana
NBR/EPDM
110998 1/2” 145 1 P.E. 1,5÷10 bar
110999 3/4” 155 1 T.E. 65 °C
DISCONNETTORE IDRAULICO FILETTATO DISCONNETTORE
IDRAULICO
FLANGIATO
A zona di pressione ridotta controllabile.
Costituito da due valvole di ritegno a molla disposte in serie e da una camera posta tra
le valvole munita di valvola di sicurezza, che in caso di fenomeni di “riflusso” isola la rete
primaria dalle utenze.
Il riflusso può essere dovuto a fenomeni di sifonaggio (la pressione d’erogazione cala
a causa di rottura della tubazione a monte, interruzione
dell’erogazione dell’acqua, prosciugamenti di una
parte dell’impianto a monte per altre cause) o di Maggiori informazioni
contropressione (la pressione nel circuito derivato diventa
più alta di quella nella rete principale per effetto di una
sovrappressione dovuta, per esempio, all’ingresso di
acqua pompata da un pozzo privato). Indispensabile
per prevenire l’inquinamento delle reti di distribuzione
dell’acqua potabile da contaminazioni provenienti da
utenze collegate (quali per es. lavatrici, caldaie, impianti
industriali, ospedali, laboratori, impianti antincendio).
Installazione orizzontale con valvola di scarico rivolta
verso il basso.

codice euro/pz versione pz
Ø INT.
mm
110940 1/2" 174 1 Caratteristiche tecniche
110941 3/4" 258 1 Norma EN 1717, tipo BA-EN12729
ottone
Corpo
110942 1" 258 1 Membrana NBR/EPDM
110943 1"1/4 357 1 P.E. 10 bar
110944 1"1/2 357 1 T.E. 65 °C DISPONIBILE
110945 2" 428 1 A RICHIESTA Regolazione, controllo & misura dell’ acqua

GRUPPO DI CARICAMENTO PER DISCONNETTORE
Per impianti di riscaldamento a circuito chiuso.
E' un dispositivo che viene posizionato tra l'impianto di riscaldamento e la rete pubblica o la rete interna di distribuzione
idrosanitaria.
Per evitare riflussi d'acqua dall'impianto di riscaldamento, potenzialmente inquinata e pericolosa per la salute umana.
Installazione orizzontale con valvola di scarico rivolta verso il basso.

Fornito non assemblato

Caratteristiche tecniche
Norma EN 1717, tipo BA-EN12729 - DM 174/2004
Fluido acqua
Corpo ottone
Membrana NBR/EPDM
Regolazione, controllo & misura dell’ acqua
P.E. 10 bar
P.U.reg. 0,5 ÷ 4 bar
T.E. 65°C
E-U 1/2”
Attacco man. 1/4”
codice euro/pz pz
110946 1
www.ferrariwelcome.it 23
