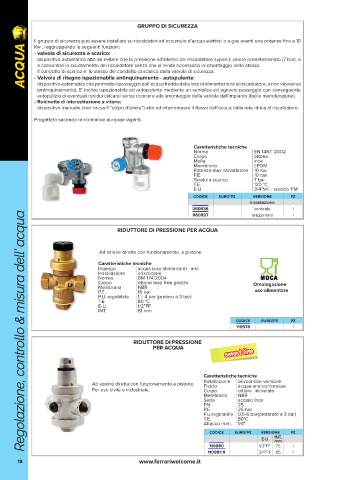

Page 18 - FERRARI - ACQUA - FIDRA

GRUPPO DI SICUREZZA

Il gruppo di sicurezza può essere installato su riscaldatori ad accumulo d’acqua elettrici o a gas aventi una potenza fino a 10
Kw , raggruppando le seguenti funzioni:
ACQUA • valvola di sicurezza e scarico:
dispositivo automatico atto ad evitare che la pressione all'interno del riscaldatore superi il valore predeterminato (7 bar), e
a consentire lo svuotamento del riscaldatore senza che si renda necessario lo smontaggio dello stesso.
Il condotto di scarico e’ lo stesso del condotto di scarico della valvola di sicurezza.
• Valvola di ritegno ispezionabile antinquinamento - autopulente:
dispositivo automatico che permette il passaggio dell’acqua fredda dalla rete di alimentazione al riscaldatore, e non viceversa
(antinquinamento). E’ inoltre ispezionabile ed autopulente mediante un semplice ed agevole passaggio con conseguente
autopulizia di eventuali residui calcarei senza ricorrere allo smontaggio della valvola dall'impianto (facile manutenzione).
• Rubinetto di intercettazione a vitone:
dispositivo manuale (non causa il “colpo d’ariete”) atto ad interrompere il flusso dell’acqua dalla rete idrica al riscaldatore.

Progettato secondo le normative europee vigenti.

Caratteristiche tecniche
Norma EN 1487: 2002
Corpo ottone
Molla inox
Membrana EPDM
Potenza max riscaldatore 10 Kw
P.E. 10 bar
Taratura scarico 7 bar
T.E. 120 °C
E-U 3/4"MF - scarico 1"M
codice euro/pz versione pz
Installazione
060936 verticale 1
Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
060937 orizzontale 1
RIDUTTORE DI PRESSIONE PER ACQUA

Ad azione diretta con funzionamento a pistone.

Caratteristiche tecniche
Impiego acqua (uso alimentare) - aria
Installazione orizzontale
Norma DM 174/2004
Corpo ottone lead free grezzo Omologazione
Membrana NBR
P.E. 16 bar uso alimentare
P.U. regolabile 1 ÷ 4 bar (pretaro a 3 bar)
T.E. 80 °C
E-U 1/2"FF
INT. 61 mm
codice euro/pz pz
110978 1

RIDUTTORE DI PRESSIONE
PER ACQUA
smart line
smart line

Caratteristiche tecniche
Ad azione diretta con funzionamento a pistone. Installazione orizzontale-verticale
Fluido
acqua-aria compressa
Per uso civile e industriale. Corpo ottone nichelato
Membrana NBR
Sede acciaio Inox
PN 25
P.E. 25 bar
P.U.regolabile 0,5-6 bar(pretarato a 3 bar)
T.E. 80°C
Attacco man. 1/4"
codice euro/pz versione pz
E-U INT.
mm
110980 1/2"FF 75 1
110981/R 3/4"FF 85 1
18 www.ferrariwelcome.it
