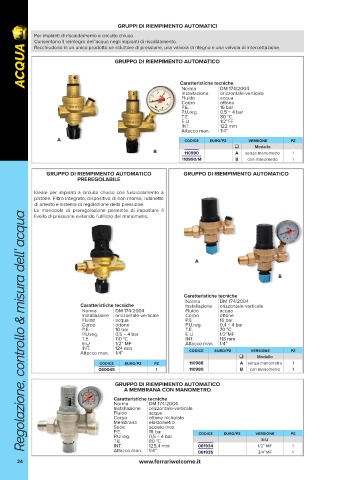

Page 24 - FERRARI - ACQUA - FIDRA

GRUPPI DI RIEMPIMENTO AUTOMATICI
Per impianti di riscaldamento a circuito chiuso.
Consentono il reintegro dell'acqua negli impianti di riscaldamento.
ACQUA GRUPPO DI RIEMPIMENTO AUTOMATICO
Racchiudono in un unico prodotto un riduttore di pressione, una valvola di ritegno e una valvola di intercettazione.

Caratteristiche tecniche
Norma
Installazione DM 174/2004
orizzontale-verticale
Fluido acqua
Corpo ottone
P.E. 16 bar
P.U.reg. 0,5 ÷ 4 bar
T.E. 80 °C
E-U 1/2”FF
INT. 122 mm
Attacco man. 1/4”
A codice euro/pz versione pz
 Modello
B 110990 A senza manometro 1
110990/M B con manometro 1

GRUPPO DI RIEMPIMENTO AUTOMATICO GRUPPO DI RIEMPIMENTO AUTOMATICO
PREREGOLABILE

Ideale per impianti a circuito chiuso con funzionamento a
pistone. Filtro integrato, dispositivo di non ritorno, rubinetto
di arresto e sistema di regolazione della pressione.
La manopola di preregolazione permette di impostare il
Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
livello di pressione evitando l’utilizzo del manometro.

A

B

Caratteristiche tecniche
Norma DM 174/2004
Caratteristiche tecniche Installazione orizzontale-verticale
Norma DM 174/2004 Fluido acqua
Installazione orizzontale-verticale Corpo ottone
Fluido acqua P.E 16 bar
Corpo ottone P.U.reg. 0,4 ÷ 4 bar
P.E. 10 bar T.E. 70 °C
P.U.reg. 0,5 ÷ 4 bar E-U 1/2”MF
T.E. 110 °C INT. 118 mm
E-U 1/2” MF Attacco man. 1/4”
INT. 124 mm codice euro/pz versione pz
Attacco man. 1/4”
 Modello
codice euro/pz pz 110988 A senza manometro 1
060049 1 110989 B con manometro 1

GRUPPO DI RIEMPIMENTO AUTOMATICO
A MEMBRANA CON MANOMETRO

Caratteristiche tecniche
Norma DM 174/2004
Installazione orizzontale-verticale
Fluido acqua
Corpo ottone nichelato
Membrana elastometro
Sede acciaio inox
P.E. 16 bar codice euro/pz versione pz
P.U.reg. 0,5 ÷ 4 bar
T.E. 80 °C E-U
INT. 125,4 mm 061934 1/2” MF 1
Attacco man. 1/4” 061935 3/4”MF 1

24 www.ferrariwelcome.it
