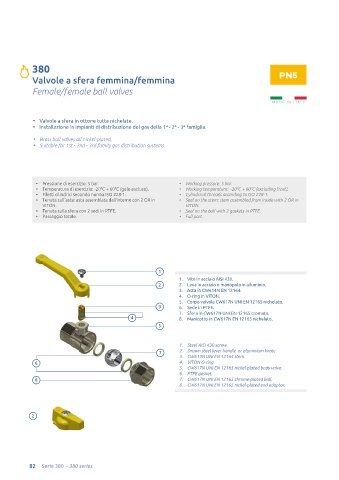

380
Valvole a sfera femmina/femmina PN5

Female/female ball valves

• Valvole a sfera in ottone tutte nichelate.
• Installazione in impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia.

• Brass ball valves all nickel-plated.
• Suitable for 1st - 2nd - 3rd family gas distribution systems.

• Pressione di esercizio: 5 bar. • Working pressure: 5 bar.
• Temperatura di esercizio: -20°C + 60°C (gelo escluso). • Working temperature: -20°C + 60°C (excluding frost).
• Filetti cilindrici secondo norma ISO 228-1. • Cylindrical threads according to ISO 228-1.
• Tenuta sull'asta: asta assemblata dall'interno con 2 OR in • Seal on the stem: stem assembled from inside with 2 OR in
VITON. VITON.
• Tenuta sulla sfera con 2 sedi in PTFE. • Seal on the ball with 2 gaskets in PTFE.
• Passaggio totale. • Full port.

1
1. Vite in acciaio AISI 430.
2 2. Leva in acciaio o manopola in alluminio,
3. Asta in CW614N EN 12164.
4. O-ring in VITON.
5. Corpo valvola CW617N UNI EN 12165 nichelato.
3 6. Sede in PTFE.
7. Sfera in CW617N UNI EN 12165 cromata.
4 8. Manicotto in CW617N EN 12165 nichelato.
5

1. Steel AISI 430 screw.
7 2. Drawn steel lever handle or aluminium knob;
3. CW614N UNI EN 12164 stem.
6 4. VITON O-ring.
5. CW617N UNI EN 12165 nickel-plated body valve.
6. PTFE gasket.
8 7. CW617N UNI EN 12165 chrome-plated ball.
8. CW617N UNI EN 12165 nickel-plated end adaptor.

2

82 Serie 380 - 380 series
