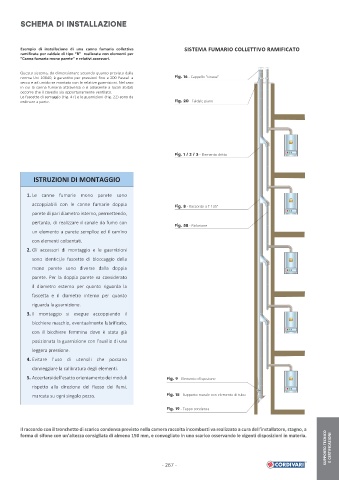

SCHEMA DI INSTALLAZIONE

Esempio di installazione di una canna fumaria collettiva SISTEMA FUMARIO COLLETTIVO RAMIFICATO
ramificata per caldaie di tipo “B” realizzata con elementi per
“Canna fumaria mono parete” e relativi accessori.

Questo sistema, da dimensionare secondo quanto previsto dalla
norma Uni 10640, è garantito per pressioni fino a 200 Pascal a Fig. 16 - Cappello “cinese”
secco e ad umido se montato con le relative guarnizioni. Nel caso
in cui la canna fumaria attraversa o è adiacente a locali abitati
occorre che il cavedio sia opportunamente ventilato.
Le fascette di serraggio (Fig. 47) e le guarnizioni (Fig. 22) sono da
ordinare a parte. Fig. 20 - Faldale piano

Fig. 1 / 2 / 3 - Elemento dritto

ISTRUZIONI DI MONTAGGIO

1. Le canne fumarie mono parete sono
accoppiabili con le canne fumarie doppia
Fig. 8 - Raccordo a T 135°
parete di pari diametro interno, permettendo,
pertanto, di realizzare il canale da fumo con
Fig. 58 - Riduzione
un elemento a parete semplice ed il camino
con elementi coibentati.
2. Gli accessori di montaggio e le guarnizioni
sono identici,le fascette di bloccaggio della
mono parete sono diverse dalla doppia
parete. Per la doppia parete va considerato
il diametro esterno per quanto riguarda la
fascetta e il diametro interno per quanto
riguarda la guarnizione.
3. Il montaggio si esegue accoppiando il
bicchiere maschio, eventualmente lubrificato,
con il bicchiere femmina dove è stata già
posizionata la guarnizione con l’ausilio di una
leggera pressione.
4. Evitare l’uso di utensili che possano
danneggiare la calibratura degli elementi.
5. Accertarsi dell’esatto orientamento dei moduli Fig. 9 - Elemento d’ispezione
rispetto alla direzione del flusso dei fumi,
marcata su ogni singolo pezzo. Fig. 15 - Supporto murale con elemento di tubo

Fig. 19 - Tappo condensa

Il raccordo con il tronchetto di scarico condensa previsto nella camera raccolta incombusti va realizzato a cura dell’installatore, stagno, a

forma di sifone con un’altezza consigliata di almeno 150 mm, e convogliato in uno scarico osservando le vigenti disposizioni in materia.
