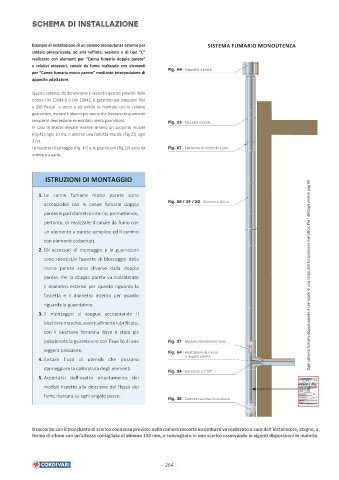

SCHEMA DI INSTALLAZIONE

Esempio di installazione di un camino monoutenza esterno per SISTEMA FUMARIO MONOUTENZA
caldaia pressurizzata, ad aria soffiata, aspirata o di tipo “C”
realizzato con elementi per “Canna fumaria doppia parete”
e relativi accessori, canale da fumo realizzato con elementi
Fig. 44 - Cappello a botte
per “Canne fumaria mono parete” mediante interposizione di
apposito adattatore.

Questo sistema, da dimensionare secondo quanto previsto dalle
norme Uni 13384-1 o Uni 10641, è garantito per pressioni fino
a 200 Pascal a secco e ad umido se montato con le relative
guarnizioni, mentre è idoneo per canne che lavorano sicuramente
sempre in depressione se montato senza guarnizioni. Fig. 23 - Fascetta murale
In caso di altezze elevate inserire almeno un supporto murale
(Fig.41) ogni 10 mt. e almeno una fascetta murale (Fig.23) ogni
3 mt.
Le fascette di serraggio (Fig. 47) e le guarnizioni (Fig.22) sono da Fig. 67 - Elemento di controllo fumi
ordinare a parte.

ISTRUZIONI DI MONTAGGIO

1. Le canne fumarie mono parete sono
Fig. 28 / 29 / 30 - Elemento dritto
accoppiabili con le canne fumarie doppia
parete di pari diametro interno, permettendo,
pertanto, di realizzare il canale da fumo con
un elemento a parete semplice ed il camino
con elementi coibentati.
2. Gli accessori di montaggio e le guarnizioni
sono identici,le fascette di bloccaggio della
mono parete sono diverse dalla doppia
parete. Per la doppia parete va considerato Ogni sistema fumario doppia parete è corredato di una targa dati installazione metallica. Per i dettagli vedere pag 90
il diametro esterno per quanto riguarda la
fascetta e il diametro interno per quanto
riguarda la guarnizione.
3. Il montaggio si esegue accoppiando il
bicchiere maschio, eventualmente lubrificato,
con il bicchiere femmina dove è stata già
posizionata la guarnizione con l’ausilio di una Fig. 37 - Modulo rilevamento fumi
leggera pressione.
Fig. 64 - Adattatore da mono
a doppia parete
4. Evitare l’uso di utensili che possano
danneggiare la calibratura degli elementi.
Fig. 34 - Raccordo a T 90°
5. Accertarsi dell’esatto orientamento dei 16
moduli rispetto alla direzione del flusso dei
fumi, marcata su ogni singolo pezzo.
Fig. 38 - Camera raccolta incombusti

Il raccordo con il tronchetto di scarico condensa previsto nella camera raccolta incombusti va realizzato a cura dell’installatore, stagno, a
forma di sifone con un’altezza consigliata di almeno 150 mm, e convogliato in uno scarico osservando le vigenti disposizioni in materia.
