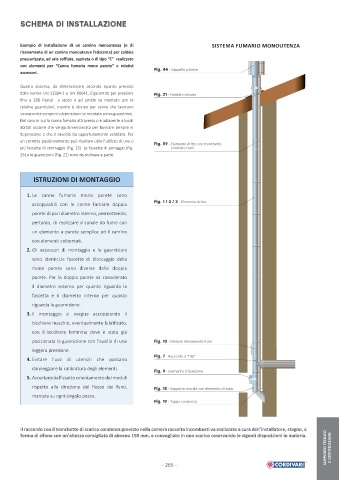

SCHEMA DI INSTALLAZIONE

Esempio di installazione di un camino monoutenza (o di SISTEMA FUMARIO MONOUTENZA
risanamento di un camino monoutenza fatiscente) per caldaia
pressurizzata, ad aria soffiata, aspirata o di tipo “C” realizzato
con elementi per “Canna fumaria mono parete” e relativi
Fig. 44 - Cappello a botte
accessori.
Questo sistema, da dimensionare secondo quanto previsto
dalle norme Uni 13384-1 o Uni 10641, E’garantito per pressioni Fig. 21 - Faldale inclinato
fino a 200 Pascal a secco e ad umido se montato con le
relative guarnizioni, mentre è idoneo per canne che lavorano
sicuramente sempre in depressione se montato senza guarnizioni.
Nel caso in cui la canna fumaria attraversa o è adiacente a locali
abitati occorre che venga dimensionata per lavorare sempre in
depressione e che il cavedio sia opportunamente ventilato. Per
un corretto posizionamento può risultare utile l’utilizzo di una o
Fig. 59 - Elemento dritto con tronchetto
più fascette di centraggio (Fig. 25). Le fascette di serraggio (Fig. controllo fumi
26) e le guarnizioni (Fig. 22) sono da ordinare a parte.

ISTRUZIONI DI MONTAGGIO

1. Le canne fumarie mono parete sono
Fig. 1 / 2 / 3 - Elemento dritto
accoppiabili con le canne fumarie doppia
parete di pari diametro interno, permettendo,
pertanto, di realizzare il canale da fumo con
un elemento a parete semplice ed il camino
con elementi coibentati.
2. Gli accessori di montaggio e le guarnizioni
sono identici,le fascette di bloccaggio della
mono parete sono diverse dalla doppia
parete. Per la doppia parete va considerato
il diametro esterno per quanto riguarda la
fascetta e il diametro interno per quanto
riguarda la guarnizione.
3. Il montaggio si esegue accoppiando il
bicchiere maschio, eventualmente lubrificato,
con il bicchiere femmina dove è stata già
posizionata la guarnizione con l’ausilio di una Fig. 10 - Modulo rilevamento fumi
leggera pressione.
Fig. 7 - Raccordo a T 90°
4. Evitare l’uso di utensili che possano
danneggiare la calibratura degli elementi.
Fig. 9 - Elemento d’ispezione
5. Accertarsi dell’esatto orientamento dei moduli
rispetto alla direzione del flusso dei fumi,
Fig. 15 - Supporto murale con elemento di tubo
marcata su ogni singolo pezzo.
Fig. 19 - Tappo condensa

Il raccordo con il tronchetto di scarico condensa previsto nella camera raccolta incombusti va realizzato a cura dell’installatore, stagno, a

forma di sifone con un’altezza consigliata di almeno 150 mm, e convogliato in uno scarico osservando le vigenti disposizioni in materia.
