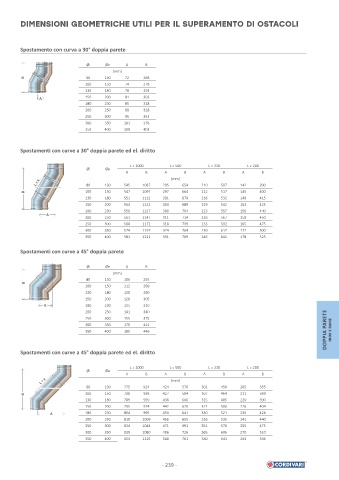

DIMENSIONI GEOMETRICHE UTILI PER IL SUPERAMENTO DI OSTACOLI

Spostamento con curva a 30° doppia parete

Øi Øe A B
[mm]
B 80 130 72 268
100 150 74 278
130 180 78 293
150 200 81 303
A
180 230 85 318
200 250 88 328
250 300 95 353
300 350 101 378
350 400 108 403

Spostamenti con curve a 30° doppia parete ed el. diritto

L = 1000 L = 500 L = 330 L = 200
Øi Øe
A B A B A B A B
L = x 80 130 545 1087 295 [mm] 654 210 507 142 390

B 100 150 547 1097 297 664 212 517 145 400
130 180 551 1112 301 679 216 532 149 415
150 200 554 1122 304 689 219 542 152 425
180 230 558 1137 308 704 223 557 156 440
A
200 250 561 1147 311 714 226 567 158 450
250 300 568 1172 318 739 233 592 165 475
300 350 574 1197 324 764 239 617 172 500
350 400 581 1222 331 789 246 642 178 525

Spostamenti con curve a 45° doppia parete

Øi Øe A B
[mm]
80 130 106 255
B
100 150 112 269
130 180 120 290
150 200 126 305
A 180 230 135 326
DOPPIA PARETE
200 250 141 340
250 300 155 375
300 350 170 411
350 400 185 446

Spostamenti con curve a 45° doppia parete ed el. diritto

L = 1000 L = 500 L = 330 L = 200
Øi Øe
A B A B A B A B
L = x [mm]
80 130 775 924 424 570 301 450 205 355
100 150 780 938 427 584 307 464 211 369
B
130 180 789 959 436 606 315 485 220 390
150 200 795 974 442 620 321 500 226 404
A 180 230 804 995 450 641 330 521 235 426
200 250 810 1009 456 655 336 535 241 440
250 300 824 1044 471 691 351 570 255 475
300 350 839 1080 486 726 365 606 270 510
350 400 854 1115 500 761 380 641 284 546
