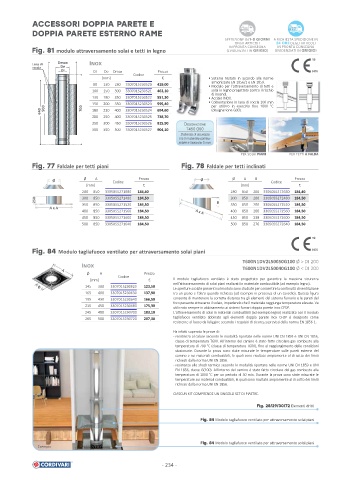

Page 234 - CORDIVARI - LISTINO TRATTAMENTO ACQUE E SISTEMI FUMARI - FIDRA

ACCESSORI DOPPIA PARETE E
PRONTA SPEDIZIONE
CONSEGNA FAST
DOPPIA PARETE ESTERNO RAME
SPEDIZIONE IN 1-5 GIORNI A RICHIESTA SPEDIZIONE IN
DEGLI ARTICOLI 24 ORE DEGLI ARTICOLI
IN PRONTA CONSEGNA IN PRONTA CONSEGNA
Fig. 81 modulo attraversamento solai e tetti in legno EVIDENZIATI IN GRIGIO EVIDENZIATI IN GRIGIO
19
Dmax
Dmax I
Lana di DE
roccia De
DI DI 0476
DI De Dmax Prezzo
Codice
[mm] € • Sistema testato in accordo alle norme
armonizzate EN 1856/1 e EN 1859.
80 130 280 3307015230520 419,00
• Modulo per l’attraversamento di tetti e
100 150 300 3307015230521 463,10 solai in legno progettato contro il rischio
di incendi.
130 180 350 3307015230522 551,30 • Acciaio INOX.
• Coibentazione in lana di roccia 100 mm
150 200 350 3307015230523 595,40 per utilizzo in esercizio fino 1000 °C
640 640 500 500 700 700 180 230 400 3307015230524 694,60 (designazione G00).
200 250 400 3307015230525 738,70
250 300 450 3307015230526 815,90 DESIGNAZIONE
300 350 500 3307015230527 904,10 T450 G00
Distanza di sicurezza
tra il materiale combu-
stibile e l’solante: 0 mm

Fig. 77 Faldale per tetti piani Fig. 78 Faldale per tetti inclinati
Ø A Prezzo Ø Ø A B Prezzo
Ø Codice Codice
[mm] € [mm] €
280 850 3305055271680 184,40 280 850 200 3305055272680 184,40
250 300 850 3305055271480 184,50 B 300 850 200 3305055272480 184,50
350 850 3305055271520 184,50 350 850 200 3305055272520 184,50
A x A
400 850 3305055271560 184,50 A x A 400 850 200 3305055272560 184,50
450 850 3305055271600 184,50 450 850 238 3305055272600 184,50
500 850 3305055271640 184,50 500 850 276 3305055272640 184,50

19

Fig. 84 Modulo tagliafuoco ventilato per attraversamento solai piani 0476
T600N1DV2L50050G100 Ø > DI 200
I
A T600N1DV2L50040G100 Ø < DI 200
Ø A Prezzo
Codice
[mm] € Il modulo tagliafuoco ventilato è stato progettato per garantire la massima sicurezza
nell’attraversamento di solai piani realizzati in materiale combustibile (ad esempio legno).
Ø 145 380 3307015230620 123,50 Le aperture asolate presenti sul modulo sono studiate per consentire la continuità di ventilazione
165 400 3307015230630 137,90 tra un piano e l’altro quando richiesta (ad esempio in presenza di un cavedio). Questa figura
195 430 3307015230640 166,50 consente di mantenere la corretta distanza tra gli elementi del sistema fumario e le pareti del
foro passante attraverso il solaio, impedendo che il materiale raggiunga temperature elevate. Va
215 450 3307015230680 175,30 utilizzato sempre in abbinamento ai sistemi fumari doppia parete inox CFDP.
245 480 3307015230700 183,10 L’attraversamento di solai in materiali combustibili (ad esempio legno) realizzato con il modulo
265 500 3307015230720 207,30 tagliafuoco ventilato abbinato agli elementi doppia parete inox CFDP è designato come
resistente al fuoco da fuliggine secondo i requisiti di sicurezza previsti dalla norma EN 1856-1.
Ha infatti superato le prove di:
- resistenza al calore secondo le modalità riportate nelle norme UNI EN 1859 e UNI EN 1856,
classe di temperatura T600. All’interno del camino è stato fatto circolare gas combusto alla
temperatura di 700 °C (classe di temperatura T600), fino al raggiungimento delle condizioni
stazionarie. Durante la prova sono state misurate le temperature sulle pareti esterne del
camino e sui materiali combustibili, le quali sono risultate ampiamente al di sotto dei limiti
richiesti dalla norma UNI EN 1856.
- resistenza allo shock termico secondo le modalità riportate nelle norme UNI EN 1859 e UNI
EN 1856, classe G(100). All’interno del camino è stato fatto circolare del gas combusto alla
temperatura di 1000 °C per un periodo di 30 min. Durante la prova sono state misurate le
temperature sui materiali combustibili, le quali sono risultate ampiamente al di sotto dei limiti
richiesti dalla norma UNI EN 1856.
CIASCUN KIT COMPRENDE UN SINGOLO SET DI PIASTRE.

Fig. 28/29/30/72 Elementi dritti

Fig. 84 Modulo tagliafuoco ventilato per attraversamento solai piani

Fig. 84 Modulo tagliafuoco ventilato per attraversamento solai piani
Esempio

- 234 -
