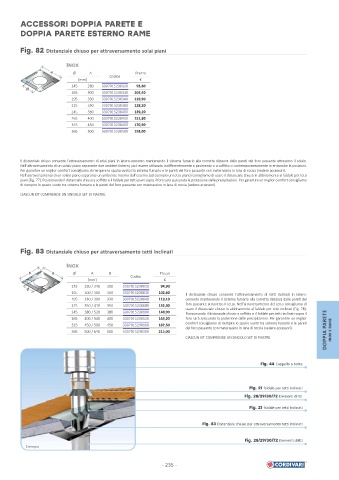

Page 235 - CORDIVARI - LISTINO TRATTAMENTO ACQUE E SISTEMI FUMARI - FIDRA

ACCESSORI DOPPIA PARETE E
DOPPIA PARETE ESTERNO RAME

Fig. 82 Distanziale chiuso per attraversamento solai piani

I
A Ø A Prezzo
Codice
[mm] €
145 280 3307015230320 93,80
Ø
165 300 3307015230330 103,40
195 330 3307015230340 119,90
215 350 3307015230380 128,20
245 380 3307015230400 139,20
265 400 3307015230420 151,60
315 450 3307015230460 170,90
365 500 3307015230500 193,00

Il distanziale chiuso consente l’attraversamento di solai piani in latero-cemento mantenendo il sistema fumario alla corretta distanza dalle pareti del foro passante attraverso il solaio.
Nell’attraversamento di un solaio piano separante due ambienti interni, può essere utilizzato indifferentemente a pavimento o a soffitto o contemporaneamente in entrambe le posizioni.
Per garantire un miglior comfort consigliamo di riempire lo spazio vuoto tra sistema fumario e le pareti del foro passante con materassino in lana di roccia (vedere accessori).
Nell’attraversamento di un solaio piano separante un ambiente interno dall’esterno (ad esempio un tetto piano) consigliamo di usare il distanziale chiuso in abbinamento al faldale per tetti
piani (Fig. 77). Posizionando il distanziale chiuso a soffitto e il faldale per tetti piani sopra il foro sarà assicurata la protezione dalle precipitazioni. Per garantire un miglior comfort consigliamo
di riempire lo spazio vuoto tra sistema fumario e le pareti del foro passante con materassino in lana di roccia (vedere accessori).
CIASCUN KIT COMPRENDE UN SINGOLO SET DI PIASTRE.

Fig. 83 Distanziale chiuso per attraversamento tetti inclinati

I
A B Ø A B Prezzo
Codice
[mm] €
145 280 / 340 280 3307015230020 94,90
Ø
165 300 / 360 300 3307015230030 102,60 Il distanziale chiuso consente l’attraversamento di tetti inclinati in latero-
195 330 / 390 330 3307015230040 119,10 cemento mantenendo il sistema fumario alla corretta distanza dalle pareti del
foro passante attraverso il tetto. Nell’attraversamento del tetto consigliamo di
215 350 / 410 350 3307015230080 132,30
usare il distanziale chiuso in abbinamento al faldale per tetti inclinati (Fig. 78).
245 380 / 520 380 3307015230100 148,90 Posizionando il distanziale chiuso a soffitto e il faldale per tetti inclinati sopra il
265 400 / 540 400 3307015230120 163,20 foro sarà assicurata la protezione dalle precipitazioni. Per garantire un miglior
comfort consigliamo di riempire lo spazio vuoto tra sistema fumario e le pareti
315 450 / 590 450 3307015230160 187,50
del foro passante con materassino in lana di roccia (vedere accessori).
365 500 / 640 500 3307015230200 215,00 DOPPIA PARETE
CIASCUN KIT COMPRENDE UN SINGOLO SET DI PIASTRE.

Fig. 44 Cappello a botte

Fig. 21 faldale per tetti inclinati
Fig. 28/29/30/72 Elementi dritti

Fig. 21 faldale per tetti inclinati

Fig. 83 Distanziale chiuso per attraversamento tetti inclinati

Fig. 28/29/30/72 Elementi dritti
Esempio
