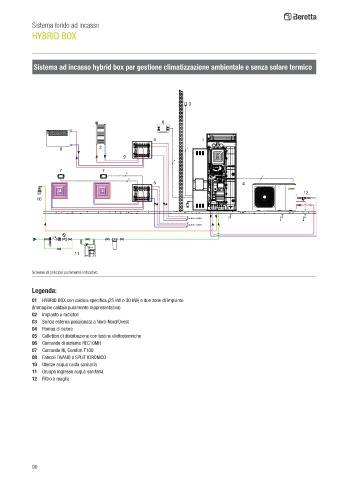

Sistema ibrido ad incasso
HYBRID BOX

Sistema ad incasso hybrid box per gestione climatizzazione ambientale e senza solare termico

3

6

5 1
8 2 2
9
4
7 7
2

3
2
5 4
12
ACS
10

AL BOX - ZONA 1
AL BOX - ZONA 2

11

Schema di principio puramente indicativo

Legenda:
01 HYBRID BOX con caldaia specifica (25 kW o 30 kW) e due zone di impianto
(Immagine caldaia puramente rappresentativa)
02 Impianto a radiatori
03 Sonda esterna posizionata a Nord-Nord/Ovest
04 Pompa di calore
05 Collettori di distribuzione con testine elettrotermiche
06 Comando di sistema REC10MH
07 Comando Hi, Comfort T100
08 Fancoil TIVANO o SPLIT IDRONICO
10 Utenze acqua calda sanitaria
11 Gruppo ingresso acqua sanitaria
12 Filtro a maglia
