Basamento combinate con bollitore IBRIDE
TOWER GREEN HE HYBRID

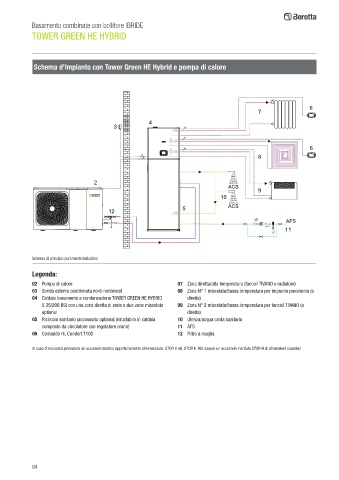

Schema d’impianto con Tower Green HE Hybrid e pompa di calore
6
7
4
3
6
8
2
ACS
9
10
12 5 ACS
AFS
11
Schema di principio puramente indicativo
Legenda:
02 Pompa di calore 07 Zona diretta/alta temperatura (fancoil TIVANO o radiatore)
03 Sonda esterna posizionata nord-nordovest 08 Zona N° 1 miscelata/bassa temperatura per impianto pavimento (o
04 Caldaia basamento a condensazione TOWER GREEN HE HYBRID diretta)
S 35/200 BSI con una zona diretta di serie e due zone miscelate 09 Zona N° 2 miscelata/bassa temperatura per fancoil TIVANO (o
optional diretta)
05 Ricircolo sanitario (accessorio optional installabile in caldaia 10 Utenza/acqua calda sanitaria
composto da circolatore con regolatore orario) 11 AFS
06 Comando Hi, Comfort T100 12 Filtro a maglia
In caso di necessità prevedere un accumulo tecnico opportunamente dimensionato: STOR H 50, STOR H 100 oppure un accumulo inerziale STOR H di dimensioni superiori
