Sistema ibrido ad incasso
HYBRID BOX

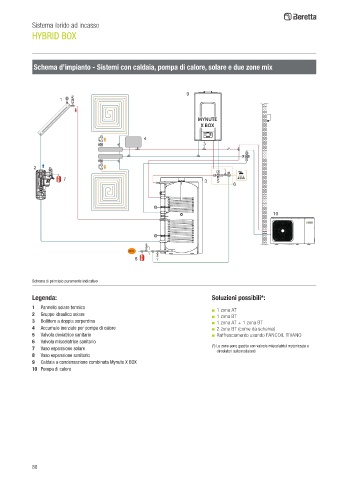

Schema d’impianto - Sistemi con caldaia, pompa di calore, solare e due zone mix

9
1 T

MYNUTE
X BOX

4
T
AB
B D
A
T
2
A
T
AB B
7 3 5 D
6

10

AFS
8

Schema di principio puramente indicativo

Legenda: Soluzioni possibili*:

1 Pannello solare termico ■ 1 zona AT
2 Gruppo idraulico solare ■ 1 zona BT
3 Bollitore a doppia serpentina ■ 1 zona AT + 1 zona BT
4 Accumulo inerziale per pompa di calore ■ 2 zone BT (come da schema)
5 Valvola deviatrice sanitario ■ Raffrescamento usando FANCOIL TIVANO
6 Valvola miscelatrice sanitario
7 Vaso espansione solare (*) Le zone sono gestite con valvole miscelatrici motorizzate e
circolatori automodulanti
8 Vaso espansione sanitario
9 Caldaia a condensazione combinata Mynute X BOX
10 Pompa di calore
