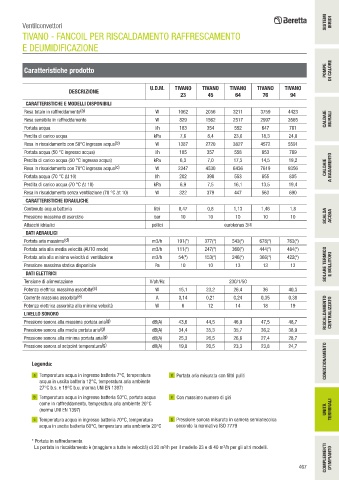

Page 471 - BERETTA - LISTINO 05-2024 - FIDRA

SISTEMI IBRIDI
Ventilconvettori
TIVANO - FANCOIL PER RISCALDAMENTO RAFFRESCAMENTO
E DEUMIDIFICAZIONE

Caratteristiche prodotto POMPE DI CALORE

U.D.M. TIVANO TIVANO TIVANO TIVANO TIVANO
DESCRIZIONE
23 45 64 76 94
CARATTERISTICHE E MODELLI DISPONIBILI
Resa totale in raffreddamento (a) W 1062 2056 3211 3759 4423
Resa sensibile in raffreddamento W 829 1562 2517 2997 3565 CALDAIE MURALI
Portata acqua l/h 183 354 552 647 761
Perdita di carico acqua kPa 7,6 8,4 23,0 18,3 24,8
Resa in riscaldamento con 50°C ingresso acqua (b) W 1387 2720 3827 4572 5591
Portata acqua (50 °C ingresso acqua) l/h 185 357 558 653 769
Perdita di carico acqua (50 °C ingresso acqua) kPa 6,3 7,0 17,5 14,5 19,2
Resa in riscaldamento con 70°C ingresso acqua (c) W 2347 4530 6436 7619 9356 CALDAIE A BASAMENTO
Portata acqua (70 °C Δt 10) l/h 202 390 553 655 805
Perdita di carico acqua (70 °C Δt 10) kPa 6,9 7,5 16,1 13,5 19,4
Resa in riscaldamento senza ventilazione (70 °C Δt 10) W 322 379 447 563 690
CARATTERISTICHE IDRAULICHE
Contenuto acqua batteria litri 0,47 0,8 1,13 1,46 1,8
Pressione massima di esercizio bar 10 10 10 10 10 SCALDA ACQUA
Attacchi idraulici pollici eurokonus 3/4
DATI AERAULICI
Portata aria massima (d) m3/h 191(*) 377(*) 543(*) 678(*) 763(*)
Portata aria alla media velocità (AUTO mode) m3/h 111(*) 247(*) 360(*) 444(*) 484(*)
Portata aria alla minima velocità di ventilazione m3/h 54(*) 153(*) 246(*) 366(*) 422(*)
Pressione massima statica disponibile Pa 10 10 13 13 13 SOLARE TERMICO E BOLLITORI
DATI ELETTRICI
Tensione di alimentazione V/ph/Hz 230/1/50
Potenza elettrica massima assorbita (e) W 15,1 23,2 26,4 36 40,3
Corrente massima assorbita (e) A 0,14 0,21 0,24 0,35 0,38
Potenza elettrica assorbita alla minima velocità W 6 12 14 18 19
LIVELLO SONORO RISCALDAMENTO CENTRALIZZATO
Pressione sonora alla massima portata aria (g) dB(A) 43,6 44,5 46,9 47,5 48,7
Pressione sonora alla media portata aria (g) dB(A) 34,4 35,3 35,7 36,2 38,9
Pressione sonora alla minima portata aria (g) dB(A) 25,3 26,5 26,6 27,4 28,7
Pressione sonora al setpoint temperatura (g) dB(A) 19,8 20,5 23,3 23,8 24,7

Legenda: CONDIZIONAMENTO

a Temperatura acqua in ingresso batteria 7°C, temperatura d Portata aria misurata con filtri puliti
acqua in uscita batteria 12°C, temperatura aria ambiente
27°C b.s. e 19°C b.u. (norma UNI EN 1397)
b Temperatura acqua in ingresso batteria 50°C, portata acqua e Con massimo numero di giri
come in raffreddamento, temperatura aria ambiente 20°C
(norma UNI EN 1397) UNITÀ TERMINALI

c Temperatura acqua in ingresso batteria 70°C, temperatura g Pressione sonora misurata in camera semianecoica
acqua in uscita batteria 60°C, temperatura aria ambiente 20°C secondo la normativa ISO 7779

* Portata in raffredamento.
COMPLEMENTI D'IMPIANTO
La portata in riscaldamento è (maggiore a tutte le velocità) di 20 m³/h per il modello 23 e di 40 m³/h per gli altri modelli.
