Ventilconvettori
TIVANO - FANCOIL PER RISCALDAMENTO RAFFRESCAMENTO
E DEUMIDIFICAZIONE

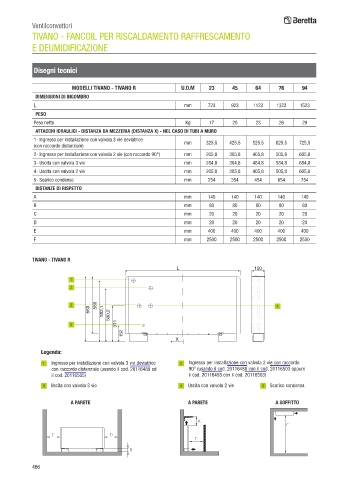

Disegni tecnici

MODELLI TIVANO - TIVANO R U.D.M 23 45 64 76 94
DIMENSIONI DI INGOMBRO
L mm 723 923 1123 1323 1523
PESO
Peso netto Kg 17 20 23 26 29
ATTACCHI IDRAULICI - DISTANZA DA MEZZERIA (DISTANZA X) - NEL CASO DI TUBI A MURO
1- Ingresso per installazione con valvola 3 vie deviatrice mm 325,5 425,5 525,5 625,5 725,5
(con raccordo distanziale)
2- Ingresso per installazione con valvola 2 vie (con raccordo 90°) mm 205,8 305,8 405,8 505,8 605,8
3- Uscita con valvola 3 vie mm 284,8 384,8 484,8 584,8 684,8
4- Uscita con valvola 2 vie mm 205,8 305,8 405,8 505,8 605,8
5- Scarico condensa mm 254 354 454 654 754
DISTANZE DI RISPETTO
A mm 140 140 140 140 140
B mm 80 80 80 80 80
C mm 20 20 20 20 20
D mm 20 20 20 20 20
E mm 400 400 400 400 400
F mm 2500 2500 2500 2500 2500

TIVANO - TIVANO R
L 150

1
2

3 0 8 4
0 5
6
6 552,1 500,2
5 311
152
X
Legenda:

1 Ingresso per installazione con valvola 3 vie deviatrice 2 Ingresso per installazione con valvola 2 vie con raccordo
con raccordo distanziale (usando il cod. 20116489 ed 90° (usando il cod. 20116486 con il cod. 20116503 oppure
il cod. 20116505) il cod. 20116493 con il cod. 20116503)
3 Uscita con valvola 3 vie 4 Uscita con valvola 2 vie 5 Scarico condensa

A PARETE A PARETE A SOFFITTO

466
