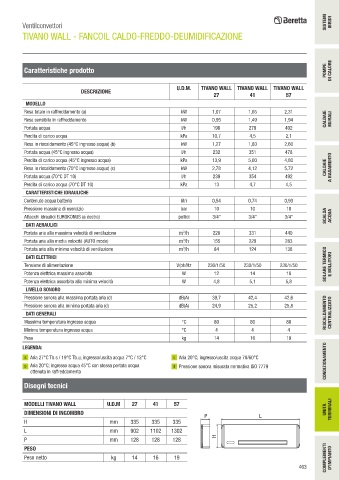

Page 467 - BERETTA - LISTINO 05-2024 - FIDRA

SISTEMI IBRIDI
Ventilconvettori
TIVANO WALL - FANCOIL CALDO-FREDDO-DEUMIDIFICAZIONE

Caratteristiche prodotto POMPE DI CALORE

U.D.M. TIVANO WALL TIVANO WALL TIVANO WALL
DESCRIZIONE
27 41 57
MODELLO
Resa totale in raffreddamento (a) kW 1,07 1,65 2,31
Resa sensibile in raffreddamento kW 0,95 1,49 1,94 CALDAIE MURALI
Portata acqua l/h 196 279 402
Perdita di carico acqua kPa 10,7 4,5 2,1
Resa in riscaldamento (45°C ingresso acqua) (b) kW 1,27 1,80 2,60
Portata acqua (45°C ingresso acqua) l/h 232 351 478
Perdita di carico acqua (45°C ingresso acqua) kPa 13,9 5,00 4,80
Resa in riscaldamento (70°C ingresso acqua) (c) kW 2,78 4,12 5,72 CALDAIE A BASAMENTO
Portata acqua (70°C DT 10) l/h 239 354 492
Perdita di carico acqua (70°C DT 10) kPa 13 4,7 4,5
CARATTERISTICHE IDRAULICHE
Contenuto acqua batteria litri 0,54 0,74 0,93
Pressione massima di esercizio bar 10 10 10
Attacchi idraulici EUROKONUS (a destra) pollici 3/4” 3/4” 3/4” SCALDA ACQUA
DATI AERAULICI
Portata aria alla massima velocità di ventilazione m /h 228 331 440
3
3
Portata aria alla media velocità (AUTO mode) m /h 155 229 283
Portata aria alla minima velocità di ventilazione m /h 84 124 138
3
DATI ELETTRICI
Tensione di alimentazione V/ph/Hz 230/1/50 230/1/50 230/1/50 SOLARE TERMICO E BOLLITORI
Potenza elettrica massima assorbita W 12 14 18
Potenza elettrica assorbita alla minima velocità W 4,8 5,1 5,8
LIVELLO SONORO
Pressione sonora alla massima portata aria (d) dB(A) 39,7 42,4 42,6
Pressione sonora alla minima portata aria (d) dB(A) 24,9 25,2 25,8
DATI GENERALI RISCALDAMENTO CENTRALIZZATO
Massima temperatura ingresso acqua °C 80 80 80
Minima temperatura ingresso acqua °C 4 4 4
Peso kg 14 16 19
LEGENDA:
a Aria 27°C Tb.s / 19°C Tb.u; ingresso/uscita acqua 7°C / 12°C c Aria 20°C; ingresso/uscita acqua 70/60°C CONDIZIONAMENTO
b Aria 20°C; ingresso acqua 45°C con stessa portata acqua d Pressione sonora misurata normativa ISO 7779
ottenuta in raffreddamento

Disegni tecnici

MODELLI TIVANO WALL U.D.M 27 41 57
DIMENSIONI DI INGOMBRO UNITÀ TERMINALI
P L
H mm 335 335 335
L mm 902 1102 1302
P mm 128 128 128 H
PESO
Peso netto kg 14 16 19 COMPLEMENTI D'IMPIANTO
463
