Moduli termici murali a condensazione da interno

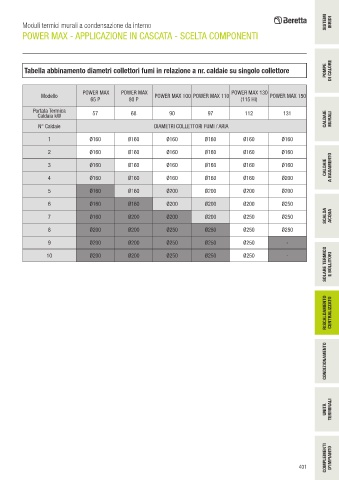

POWER MAX - APPLICAZIONE IN CASCATA - SCELTA COMPONENTI

POMPE DI CALORE
Tabella abbinamento diametri collettori fumi in relazione a nr. caldaie su singolo collettore

POWER MAX POWER MAX POWER MAX 130
Modello POWER MAX 100 POWER MAX 110 POWER MAX 150
65 P 80 P (115 Hi)
Portata Termica 57 68 90 97 112 131
Caldaia kW CALDAIE MURALI
N° Caldaie DIAMETRI COLLETTORI FUMI / ARIA

1 Ø160 Ø160 Ø160 Ø160 Ø160 Ø160

2 Ø160 Ø160 Ø160 Ø160 Ø160 Ø160
CALDAIE A BASAMENTO
3 Ø160 Ø160 Ø160 Ø160 Ø160 Ø160
4 Ø160 Ø160 Ø160 Ø160 Ø160 Ø200

5 Ø160 Ø160 Ø200 Ø200 Ø200 Ø200

6 Ø160 Ø160 Ø200 Ø200 Ø200 Ø250
SCALDA
7 Ø160 Ø200 Ø200 Ø200 Ø250 Ø250 ACQUA

8 Ø200 Ø200 Ø250 Ø250 Ø250 Ø250
9 Ø200 Ø200 Ø250 Ø250 Ø250 -
SOLARE TERMICO E BOLLITORI
10 Ø200 Ø200 Ø250 Ø250 Ø250 -
