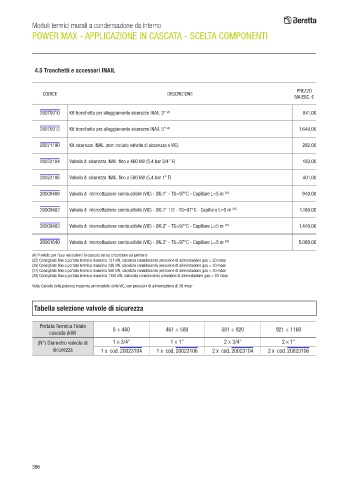

Page 400 - BERETTA - LISTINO 05-2024 - FIDRA

Moduli termici murali a condensazione da interno
POWER MAX - APPLICAZIONE IN CASCATA - SCELTA COMPONENTI

4.5 Tronchetti e accessori INAIL

PREZZO
CODICE DESCRIZIONE
IVA ESC. €

20070910 Kit tronchetto per alloggiamento sicurezze INAIL 3” (A) 841,00

20070912 Kit tronchetto per alloggiamento sicurezze INAIL 5” (A) 1.640,00

20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 282,00

20023104 Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F) 193,00

20023106 Valvola di sicurezza INAIL fino a 580 kW (5,4 bar 1” F) 401,00

20009486 Valvola di intercettazione combustibile (VIC) - ØG.1” - TS=97°C - Capillare L=5 m (25) 940,00

20009482 Valvola di intercettazione combustibile (VIC) - ØG.1” 1/2 - TS=97°C - Capillare L=5 m (26) 1.180,00

20009483 Valvola di intercettazione combustibile (VIC) - ØG.2” - TS=97°C - Capillare L=5 m (27) 1.440,00

20061640 Valvola di intercettazione combustibile (VIC) - ØG.3” - TS=97°C - Capillare L=5 m (28) 5.060,00

(A) Previsto per l’uso nei sistemi in cascata senza circolatore sul primario
(25) Consigliato fino a portata termica massima 131 kW, calcolata considerando pressione di alimentazione gas = 20 mbar
(26) Consigliato fino a portata termica massima 230 kW, calcolata considerando pressione di alimentazione gas = 20 mbar
(27) Consigliato fino a portata termica massima 580 kW, calcolata considerando pressione di alimentazione gas = 20 mbar
(28) Consigliato fino a portata termica massima 1150 kW, calcolata considerando pressione di alimentazione gas = 20 mbar
Nota: Calcolo della potenza massima ammissibile delle VIC, con pressioni di alimentazione di 20 mbar

Tabella selezione valvole di sicurezza

Portata Termica Totale 0 ÷ 460 461 ÷ 580 581 ÷ 920 921 ÷ 1160
cascata (kW)
(N°) Diametro valvola di 1 x 3/4” 1 x 1” 2 x 3/4” 2 x 1”
sicurezza 1 x cod. 20023104 1 x cod. 20023106 2 x cod. 20023104 2 x cod. 20023106

396
