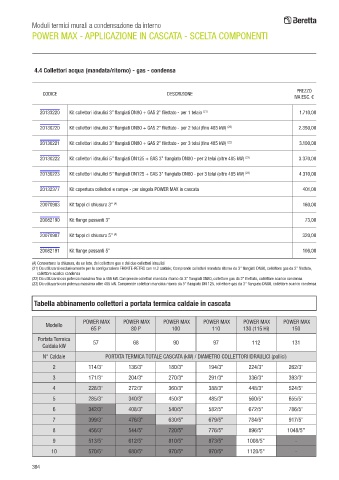

P. 398
Moduli termici murali a condensazione da interno
POWER MAX - APPLICAZIONE IN CASCATA - SCELTA COMPONENTI
4.4 Collettori acqua (mandata/ritorno) - gas - condensa
PREZZO
CODICE DESCRIZIONE
IVA ESC. €
20133220 Kit collettori idraulici 3” flangiati DN80 + GAS 2” filettato - per 1 telaio (21) 1.710,00
20130220 Kit collettori idraulici 3” flangiati DN80 + GAS 2” filettato - per 2 telai (fino 485 kW) (22) 2.350,00
20130221 Kit collettori idraulici 3” flangiati DN80 + GAS 2” filettato - per 3 telai (fino 485 kW) (22) 3.100,00
20130222 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 2 telai (oltre 485 kW) (23) 3.370,00
20130223 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3 telai (oltre 485 kW) (23) 4.310,00
20132377 Kit copertura collettori e rampe - per singola POWER MAX in cascata 401,00
20070903 Kit tappi di chiusura 3” (A) 160,00
20082190 Kit flange passanti 3” 73,00
20070907 Kit tappi di chiusura 5” (A) 320,00
20082191 Kit flange passanti 5” 106,00
(A) Consentono la chiusura, da un lato, del collettore gas e dei due collettori idraulici
(21) Da utilizzarsi esclusivamente per la configurazione FRONTE-RETRO con nr.2 caldaie; Comprende collettori mandata ritorno da 3” flangiati DN80, collettore gas da 2” filettato,
collettore scarico condensa
(22) Da utilizzarsi con potenza massima fino a 485 kW. Comprende collettori mandata ritorno da 3” flangiati DN80, collettore gas da 2” filettato, collettore scarico condensa
(23) Da utilizzarsi con potenza massima oltre 485 kW. Comprende collettori mandata ritorno da 5” flangiato DN 125, collettore gas da 3” flangiato DN80, collettore scarico condensa
Tabella abbinamento collettori a portata termica caldaie in cascata
POWER MAX POWER MAX POWER MAX POWER MAX POWER MAX POWER MAX
Modello
65 P 80 P 100 110 130 (115 Hi) 150
Portata Termica 57 68 90 97 112 131
Caldaia kW
N° Caldaie PORTATA TERMICA TOTALE CASCATA (kW) / DIAMETRO COLLETTORI IDRAULICI (pollici)
2 114/3" 136/3" 180/3" 194/3" 224/3" 262/3"
3 171/3" 204/3" 270/3" 291/3" 336/3" 393/3"
4 228/3" 272/3" 360/3" 388/3" 448/3" 524/5"
5 285/3" 340/3" 450/3" 485/3" 560/5" 655/5"
6 342/3" 408/3" 540/5" 582/5" 672/5" 786/5"
7 399/3" 476/3" 630/5" 679/5" 784/5" 917/5"
8 456/3" 544/5" 720/5" 776/5" 896/5" 1048/5"
9 513/5" 612/5" 810/5" 873/5" 1008/5" -
10 570/5" 680/5" 970/5" 970/5" 1120/5" -
394
